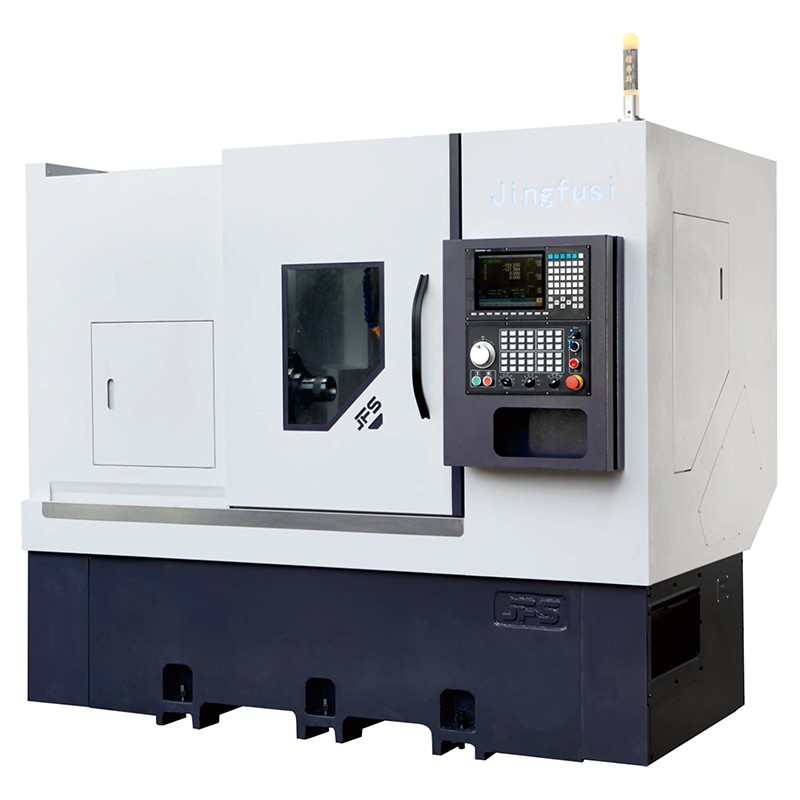

터렛 CNC 선반 CK46 52 76TWS 터닝

공장으로서 Jingfusi는 고객을 위해 고품질 터렛 CNC 선반 CK46 52 76TWS를 생산합니다. 이 제품은 여러 정밀 공정으로 가공되어 장비의 장기간 안정적인 작동뿐만 아니라 공작 기계의 전체 서비스 수명도 보장합니다. 전반적인 비용 성능이 매우 높으며 공작 기계의 효율성과 후기 유지 관리 비용이 모두 우수합니다.저희에게 연락을 환영합니다!

모델:CK46/52

문의 보내기

제품 설명

Jingfusi 공급업체의 터닝 터렛 CNC 선반 CK46 52 76TWS는 스테인레스강, 티타늄 합금, 탄소강 및 금형강과 같은 재료의 황삭 및 정삭 가공에 적합합니다. 이 제품의 다른 주요 특징은 다음과 같습니다.

· 배출 시 흔들림과 기울어짐을 방지하는 4가지 잠금 기능을 갖추고 있어 가공 정밀도를 보장합니다.
· 일체형 주물은 어닐링, 진동시간 등의 에이징 공정을 거쳐 장기적인 안정성을 보장하고 공작기계의 수명을 연장시킵니다.

제어 장치

선택적 구성 O		단위	CK46TWS	CK52TWS	CK76TWS	리마트
처리능력	침대 위의 최대 스윙 직경	mm	Q400	0400	0400
	최대 회전 직경	mm	Ø200	Ø250	Ø300	디스크
	최대 회전 길이	mm	380	380	380
축	스핀들 유압 척	~에	6"	8"	10”
	지면으로부터 스핀들 중심 높이	mm	1080	1080	1080
	스핀들 코	-	A2-5	A2-6	A2-8
	스핀들 보어 직경	mm	②56	Q66	Q86
	최대 바 재료 직경	mm	45	Ø51	072
	최대 스핀들 속도	rpm	4500	4000	2000
	스핀들 모터 출력/토크	Kw/N.m	11Kw/72Nm 또는 15Kw/95.5Nm	15Kw/95.5Nm 또는 15Kw/143Nm	15Kw/143Nm 또는 15Kw/192Nm

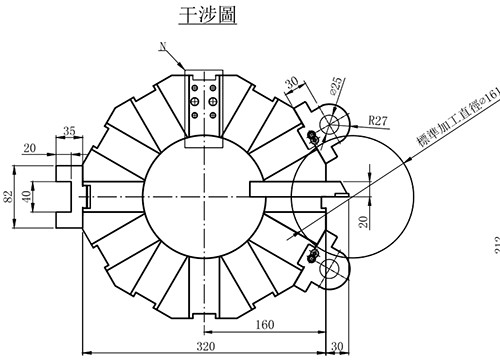

서보 터렛	터렛 모델		80-12T	80-12T	80-12T
이송축	Max.fast 이동 속도	m/나	24	24	24
	×/Z축 모터 출력/토크	Kw/N.m	YASKAWAI 1.3 KW/8.34Nm 또는 SYNTEC 1.8KW/정격 11.5Nm	YASKAWAI 1.3 KW/8.34Nm 또는 SYNTEC 1.8KW/정격 11.5Nm	YASKAWAI 1.3KW/8.34Nm 또는 SYNTEC 1.8KW/정격 11.5Nm
	XZ축 C3-grad bll 나사	-	32/32	32/32	32/32
	X/Z축 롤러 가이드 레일	-	35/35	35/35	35/35
	X축 유효 이동	mm	230	230	230
	Z 축 유효 이동	mm	400	400	400
심압대	테일시트 여행	mm	400	400	400
심압대	핀 원추형 구멍	MK	모스#5	모스#5	모스#5
장비사양	기계 순중량	kg	3500	3600	3700
	총 기계 출력	KW	11	14.5	18.5
	기계 LxW×H	mm	2300×1600×1700	2300×1600×1700	2300×1600×1700

공작 기계는 지속적으로 최적화되고 있습니다. 위의 매개변수에 대해서도 기계의 실제 데이터를 참조하십시오.

선택항목

구성 항목		CK46TWS	CK52TWS	CK76TWS
메인 스핀들	기계식 스핀들	●	●	●
메인 스핀들	전기 스핀들	O	O	O
제어 장치	신텍 컨트롤러	●	●	●
제어 장치	FANUC 컨트롤러	O	O	O
이송축	야스카와	●	●	●
이송축	플러시	O	O	O
클램핑	풀백 클램프	●	●	●
클램핑	척	O	O	O
보조 장비	먹이는 장치	O	O	O
	칩컨베이어	O	O	O
	자동화된 로봇	O	O	O
	오일미스트 세퍼레이터	O	O	O
