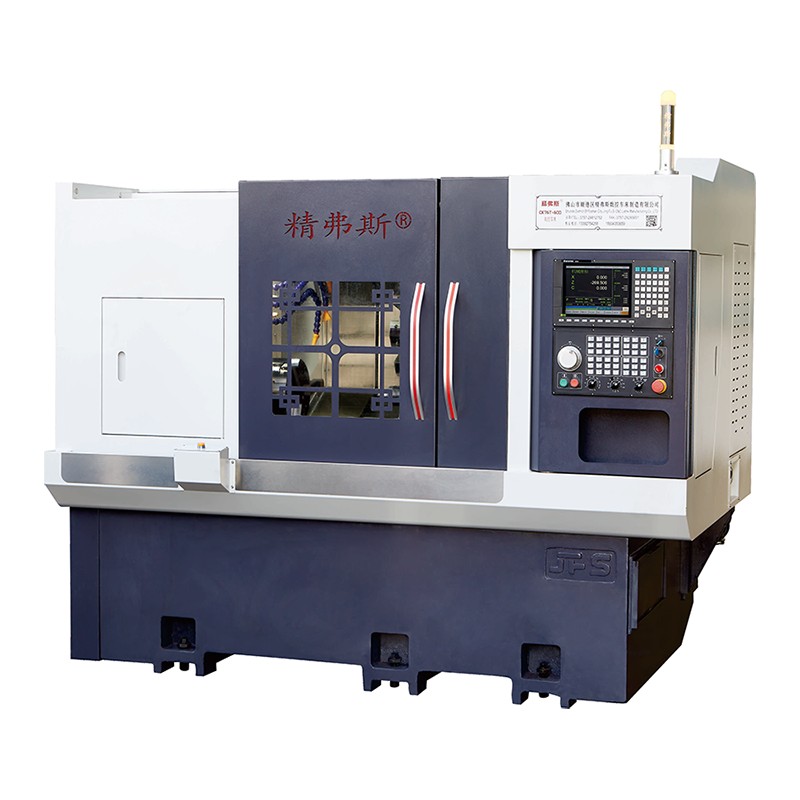

터렛 CNC 선반 CK52 76TW-600 터닝

Jingfusi는 내구성이 뛰어난 터닝 터렛 CNC 선반 CK52 76TW-600을 제공합니다. 이 제품은 어닐링, 진동 노화 및 기타 다중 정밀 가공 후 일체형 주조 구조 설계를 채택하여 장비의 장기간 작동 안정성을 보장할 뿐만 아니라 공작 기계의 전체 서비스 수명을 효과적으로 연장합니다.

모델:CK46/52

문의 보내기

제품 설명

Jingfusi는 전문 터렛 터렛 CNC 선반 CK52 76TW-600 제조업체입니다. 당사 제품의 주요 기능은 다음과 같습니다.

· 스테인레스강, 탄철합금, 탄소강, 금형강 및 기타 재료의 황삭 및 정밀 가공에 적합합니다.
·4개의 잠금 기능을 탑재하여 배출 시 워블링 및 타이팅을 방지하고 가공 정밀도를 보장합니다.
·일체주조는 어닐링, 진동시간 등의 에이징 공정을 거쳐 장기적인 안정성을 보장하고 공작기계의 수명을 연장시킵니다.

제어 장치

선택적 구성 O		단위	CK52TW-600	CK76TW-600	CK76TBW-600 s는 최대 직경 300mm의 금형강 전문 제조업체입니다.	리마트
처리능력	선반 위의 최대 스윙 직경	mm	Q600	O600	0600
	최대 튜닝 직경	mm	250	Ø300	Ø400	디스크
	최대 회전 길이	mm	560	560	560
축	스핀들 유압 척	~에	8”	10”	10”
	지면으로부터의 스핀들 중심 높이	mm	1030	1030	1030
	스핀들 코	-	A2-6	A2-8	A2-8
	스핀들 보어 직경	mm	Q66	Q86	086
	최대 바 재료 직경	mm	051	072	072
	최대 스핀들 속도	rpm	4000	2000	2000
	스핀들 모터 출력/토크	Kw/N.m	11Kw/72Nm 또는 15Kw/95.5Nm	15Kw/95.5Nm 또는 15Kw/143Nm	15Kw/143Nm 또는 15Kw/192Nm

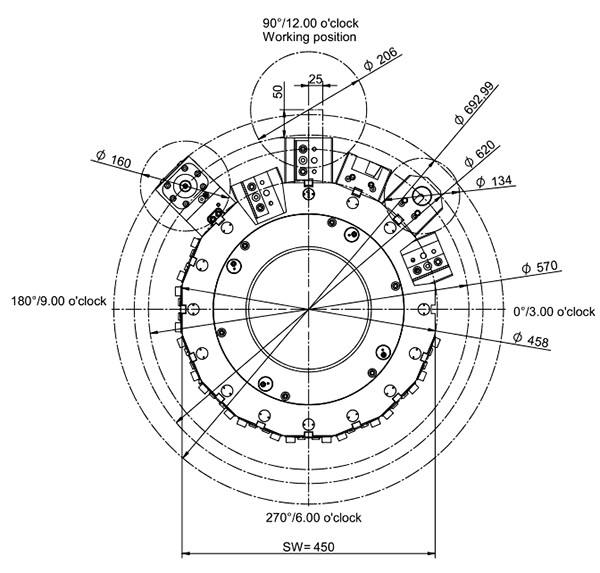

서보 터렛	터렛 모델		100-12T	100-12T	125-8T	선택 과목
이송축	Max.fast 이동 속도	m/나	24	24
	×/Z축 모터 출력/토크	Kw/N.m	YASKAWAl 1.8 KW/1.5Nm 또는 SYNTEC 248KW/정격 11.5Nm	YASKAWAl 1.8 KW/1.5Nm 또는 SYNTEC2.48KW/정격 11.5Nm	YASKAWAI 1.8 KW/15Nm 또는 SYNTEC 2.48KW/정격 11.5Nm
	XZ축 C3-grad bll 나사	-	40/40	40/40	40/40
	X/Z축 롤러 가이드 레일	-	35/45	35/45	35/45
	X축 유효 이동	mm	230	230	230
	Z 축 유효 이동	mm	580	580	580

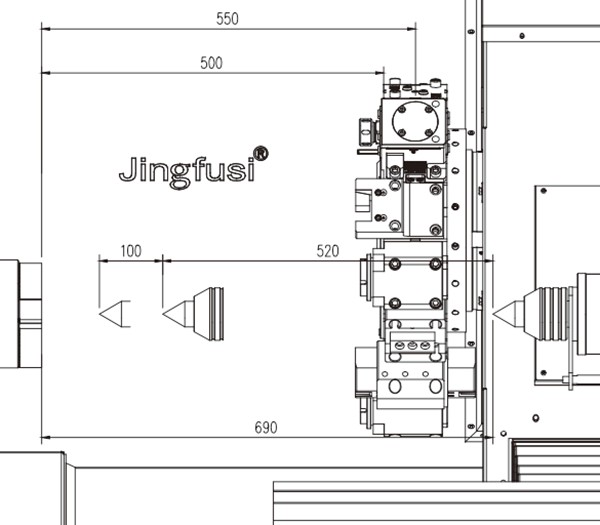

심압대	테일시트 여행	mm	520	520	520
심압대	핀 원추형 구멍	MK	모스#5	모스#5	모스#5
장비사양	기계 순중량	kg	3800	3900	4300
	총 기계 출력	KW	21	23	26
	기계 L×W×H	mm	2500×1600×1700	2500×1600×1700	2500×1600×1700

공작 기계는 지속적으로 최적화되고 있습니다. 위의 매개변수에 대해서는 공작 기계의 실제 데이터를 참조하십시오.

선택항목

구성 항목		CK52TW-600	CK76TW-600	CK76TBW-600은 직경 300mm까지의 금형강 전문 제작업체입니다.
메인 스핀들	기계식 스핀들	●	●	●
메인 스핀들	전기 스핀들	O	O	O
제어 장치	신텍 컨트롤러	●	●	●
제어 장치	FANUC 컨트롤러	O	O	O
이송축	야스카와	●	●	●
이송축	플러시	O	O	O
플러시	100-12T	●	●	一
플러시	125-8T	O	O	●
클램핑	풀백 클램프	●	●	●
클램핑	척	O	O	O
	먹이는 장치	O	O	O
	칩컨베이어	O	O	O
	자동화된 로봇	O	O	O
	오일미스트 세퍼레이터	O	O	O
