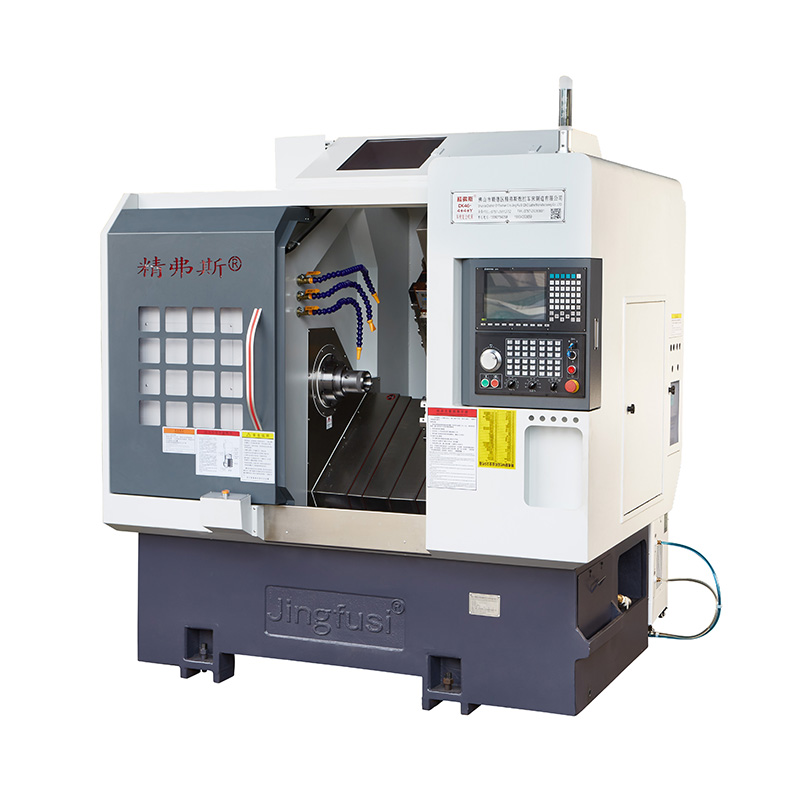

자동 CNC 회전 및 밀링 머신

자동 CNC 회전 및 밀링 머신은 복잡한 부품 및 어셈블리의 효율적인 생산을 위해 항공 우주, 자동차 및 정밀 엔지니어링과 같은 다양한 산업에서 널리 사용되는 고급 제조 장비입니다. 이 기계는 회전 및 밀링 기능을 단일 장치로 결합하여 다양성과 생산성 향상을 제공합니다.

모델:CK46-4+4+Y

문의 보내기

제품 설명

이러한 자동 CNC 회전 및 밀링 머신에는 정확하고 자동화 된 가공 작업을 허용하는 컴퓨터 수치 제어 시스템이 장착되어 있습니다. 연산자는 CAD/CAM 소프트웨어를 사용하여 원하는 부품 치수 및 공구 경로를 지정하기 위해 기계를 프로그래밍합니다.

이러한 자동 CNC 회전 및 밀링 머신은 회전 및 밀링 작업을 수행 할 수 있습니다. 회전에는 절단 도구가 재료를 형성하는 동안 공작물을 회전시키는 것이 포함되며 밀링은 고정식 공작물과 회전 절단 도구가 포함됩니다.

기계 여행 다이어그램

Automatic CNC Turning and Milling Machine

제품 세부 사항

매개 변수 목록

목	선반 모델	단위	CK46-4+4+Y	CK52-4+4+Y
처리 범위	침대 위로 스윙	mm	Ø 500
	최대 회전 외부 원 길이	mm	320
	최대 막대 직경	mm	Ø 45	Ø 51 ~ 55
주축	스핀들 헤드 타입		A2-5	A2-6

	스핀들 홀 직경	mm	Ø 56	Ø 66
	최대 스핀들 속도	R/분	6000 (4500으로 설정)	4500 (3500으로 설정)
밥을 먹이다	x/z/y 축의 효과적인 이동	mm	800/470/260

	x/z/y 축의 최대 빠른 이동	m/my	24 (설정 18)/24 (설정 18)/15 (설정 8)
	x/z/y 축 나사로드	mm	32/32/25
	x/z/y 축 레일	mm	35/35/25
나이프 타워	8 개의 스테이션 포탑	PC	8 개의 스테이션, 이중 구멍 도구 홀더가 장착 될 수 있으며 12 개의 스테이션이있는 선택 사항
파워 헤드	파워 헤드 도구 유지 양식		ER25


	파워 헤드 도구	PC	z 축 4+x 축 4, 4 개의 추가 고정 공구 홀더가 설치되어 있습니다.
	전력 헤드의 최대 속도	R/분	6000 (4000으로 설정)은 4000에서 제품을 처리하는 데 일반적으로 사용될 수 있습니다.
	전원 헤드 샤프트와 샤프트 사이의 거리	mm	65
전기 기계	주요 모터 파워/토크	kw / nm	차세대 7.5kW, 47.75Nm. 가공 용량이 80 이상인 강철 부품은 선택적으로 11kW, 70.03Nm을 장착 할 수 있습니다.

	x/z/y 축 모터 파워/토크	kw / nm	1.3kw/8.39nm
	X/Z 전원 헤드 모터 파워/토크	kw / nm	1.7 kW/8nm
	전원 헤드 모터의 최대 속도	R/분	5000
다른	스핀들 포지셔닝 브레이크 장치		유압


	침대 성향	°	35 °
	공작 기계 길이 x 너비 x 높이	mm	2200x1580x1900
	전체 기계의 총 중량	kg	3430
	총 전력	KW	13
	평균 전력 소비	kw / h	2

공작 기계 정확도

기계 정확도, jingfus 요인 표준 ：
주요 테스트 항목	도식 다이어그램	공장 표준


스핀들 방사형 비트		외부 콘의 런아웃을 감지합니다	0.0035


x 축 반복 위치		X 축의 반복 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.003


z 축 반복 위치		z 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.003


Y 축 반복 위치		Y 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.004


C 축 반복 위치		C- 축 고정 점의 재배치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오차를 상쇄하기 위해 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	20 초


C 축 위치 로터리		C- 축의 임의 위치 정확도를 감지하십시오. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄하기 위해 약 50 회 예측 한 다음 반복 된 설정을 확인하십시오.	72 초


파워 헤드 클램핑 비트		원뿔 비트	0.015

파워 헤드 클램핑 비트		클램핑 박동	0.01

고객이 x/z/y 축의 ISO 또는 VD1 정확도를 테스트하려는 경우 계약서 작성시 결정이 결정됩니다. 고객은 Jingfusi Factory의 초기 수락과 동시에이 항목을 테스트해야합니다.
