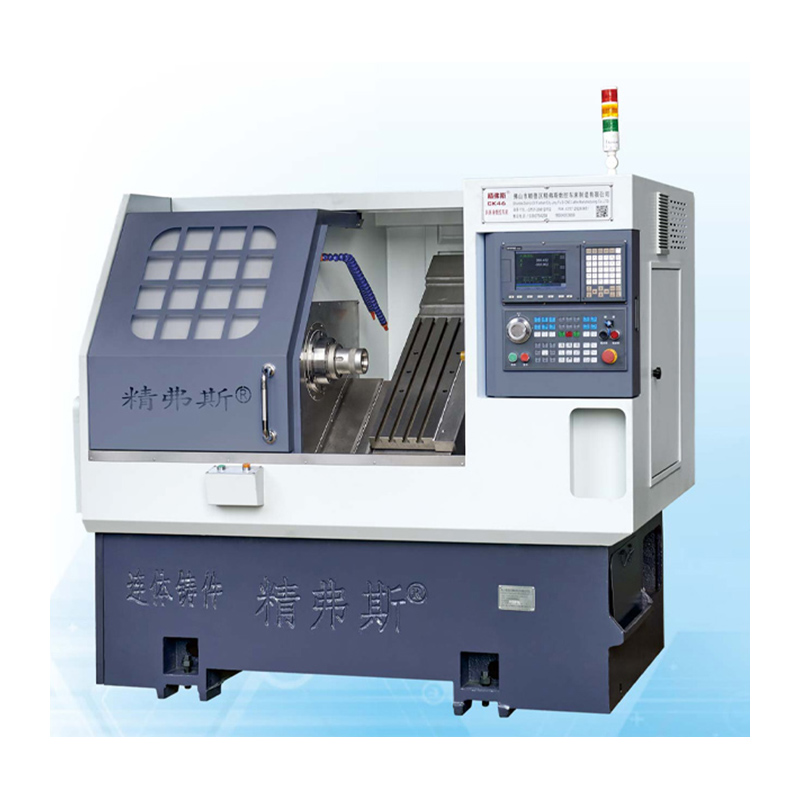

CNC 경사 베드 선반 기계

Jingfusi® 고품질 CNC 경사용 베드 선반 기계는 편리한 칩 제거, 완전한 기능, 우수한 성능, 높은 강성, 고효율 및 높은 정밀도의 특성을 가지고 있습니다. 주로 자동차 부품, 배관 밸브, 곰팡이 및 기타 산업에 사용됩니다.

모델:CK46

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

Jingfusi® CNC 경사 베드 선반 기계는 주로 자동차 부품, 배관 밸브, 곰팡이 및 기타 산업에서 사용됩니다. 또한 복잡한 크기, 다양한 크기 및 높은 정밀 요구 사항을 갖춘 샤프트, 디스크 및 기타 부품의 배치 처리에도 적합합니다. 내부 및 외부 원, 그루브, 원뿔, 구형 표면, 다양한 메트릭 및 인치 실 및 기타 로터리 바디의 칩 처리를 자동으로 완료 할 수 있습니다. 주물은 모두 수지 모래로 만들어졌으며, 이는 노화 처리를 거쳤으며 우수한 안정성, 높은 강도 및 정확성 유지력이 우수합니다.

제품 세부 사항

매개 변수 목록

프로젝트		단위	CK46	CK52	CK76
최대 회전 길이		mm	350
침대의 최대 선회 직경		mm	Ø 500
스케이트 보드의 최대 회전 직경		mm	Ø 160
침대 성향		°	35 °
x/z 축의 효과적인 이동		mm	직경 1000/400
x/z 축축 나사 사양		mm	32
x/z 축 철도 사양		mm	35
x/z- 축 모터 파워		KW	1.3
x/z 축의 최대 빠른 이동		m/my	24
공작 기계 길이 x 너비 x 높이		mm	2100x1580x1800
전체 기계의 총 중량		kg	2600
나이프 번호		고치다	8
사각형 나이프 크기		mm	20x20
둥근 구멍 절단기 크기		mm	Ø20
총 전력		KW	13	13	16
평균 전력 소비		kw / h	2	2	2.5
메인 샤프트	스핀들 엔드 페이스 형태		A2-5	A2-6	A2 -8


	최대 스핀들 속도	R/분	6000 (4500으로 설정)	4200 (3500으로 설정)	3200 (2500으로 설정)
	스핀들 모터 파워	KW	7.5	7.5	11
	스핀들 모터의 정격 토크	nm	47.8nm	47.8nm	72nm
	최대 막대 통과 직경	mm	Ø 45	Ø 51	Ø 75

공작 기계 정확도

기계 정확도, jingfus 요인 표준 ：
주요 테스트 항목	도식 다이어그램	탐지 방법	공장 표준


스핀들 방사형 비트,		외부 콘의 런아웃을 감지합니다	0.0025


x 축 반복 위치		X 축의 반복 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.0025


z 축 반복 위치		z 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.0025


고객이 x/z/y 축의 ISO 또는 VD1 정확도를 테스트하려는 경우 계약서 작성시 결정이 결정됩니다. 고객은 Jingfusi Factory의 초기 수락과 동시에이 항목을 테스트해야합니다.
