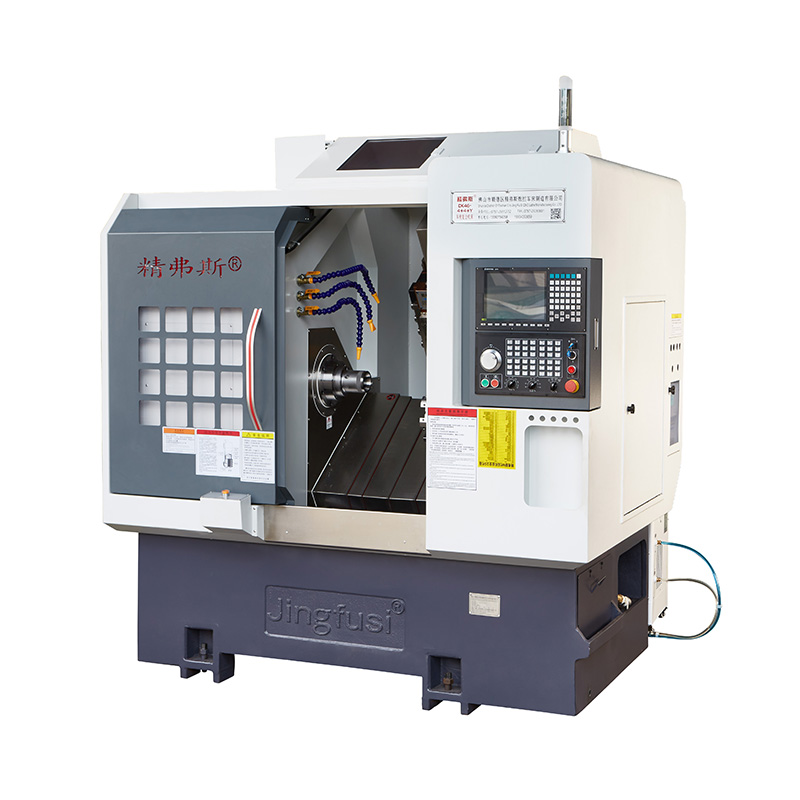

CNC 회전 밀링 컴파운드 가공 센터
CNC 회전 밀링 컴파운드 가공 센터는 복잡하고 매우 정확한 로터리 구성 요소를 제조하는 데 이상적입니다. 단일 설정에서 가공 작업의 대다수를 완료 할 수 있습니다. 이는 정밀도를 보장 할뿐만 아니라 생산성과 비용 효율성을 향상시킵니다.
모델:CK46-4+4+Y
문의 보내기
제품 설명
CNC 회전 밀링 밀링 복합 가공 센터의 특성 :
최소화 된 클램핑 : 다중 클램핑 작업의 필요성을 감소시켜 효율성과 정확도를 모두 향상시킵니다.
빠른 도구 변경 : 고속 도구 변경을 지원하여보다 편리한 가공을위한 공구 배열을 단순화합니다.
포괄적 인 가공 : 엔드면과 측면의 복합 처리를 용이하게하기 위해 다양한 기능을 제공하여 다재다능한 가공 기능을 가능하게합니다.
기계 여행 다이어그램
제품 세부 사항
매개 변수 목록
| 목 | 선반 모델 | 단위 | CK46-4+4+Y | CK52-4+4+Y |
| 처리 범위 | 침대 위로 스윙 | mm | Ø 500 | |
| 최대 회전 외부 원 길이 | mm | 320 | ||
| 최대 막대 직경 | mm | Ø 45 | Ø 51 ~ 55 | |
| 주축 | 스핀들 헤드 타입 |
|
A2-5 | A2-6 |
| 스핀들 홀 직경 | mm | Ø 56 | Ø 66 | |
| 최대 스핀들 속도 | R/분 | 6000 (4500으로 설정) | 4500 (3500으로 설정) | |
| 밥을 먹이다 | x/z/y 축의 효과적인 이동 | mm | 800/470/260 | |
|
x/z/y 축의 최대 빠른 이동 |
m/my | 24 (설정 18)/24 (설정 18)/15 (설정 8) | ||
| x/z/y 축 나사로드 | mm | 32/32/25 | ||
| x/z/y 축 레일 | mm | 35/35/25 | ||
| 나이프 타워 |
8 개의 스테이션 포탑 | PC | 8 개의 스테이션, 이중 구멍 도구 홀더가 장착 될 수 있으며 12 개의 스테이션이있는 선택 사항 | |
| 파워 헤드 | 파워 헤드 도구 유지 양식 |
|
ER25 | |
| 파워 헤드 도구 | PC | z 축 4+x 축 4, 4 개의 추가 고정 공구 홀더가 설치되어 있습니다. | ||
| 전력 헤드의 최대 속도 | R/분 | 6000 (4000으로 설정)은 4000에서 제품을 처리하는 데 일반적으로 사용될 수 있습니다. | ||
| 전원 헤드 샤프트와 샤프트 사이의 거리 | mm | 65 | ||
| 전기 기계 | 주요 모터 파워/토크 | kw / nm | 차세대 7.5kW, 47.75Nm. 가공 용량이 80 이상인 강철 부품은 선택적으로 11kW, 70.03Nm을 장착 할 수 있습니다. | |
| x/z/y 축 모터 파워/토크 | kw / nm | 1.3kw/8.39nm | ||
| X/Z 전원 헤드 모터 파워/토크 | kw / nm | 1.7 kW/8nm | ||
| 전원 헤드 모터의 최대 속도 | R/분 | 5000 | ||
| 다른 | 스핀들 포지셔닝 브레이크 장치 |
|
유압 | |
| 침대 성향 | ° | 35 ° | ||
| 공작 기계 길이 x 너비 x 높이 | mm | 2200x1580x1900 | ||
| 전체 기계의 총 중량 | kg | 3430 | ||
| 총 전력 | KW | 13 | ||
| 평균 전력 소비 | kw / h | 2 | ||
공작 기계 정확도
| 기계 정확도, jingfus 요인 표준 ： | ||||||||
| 주요 테스트 항목 | 도식 다이어그램 | 공장 표준 | ||||||
| 스핀들 방사형 비트 |
|
외부 콘의 런아웃을 감지합니다 | 0.0035 | |||||
| x 축 반복 위치 |
|
X 축의 반복 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다. | 0.003 | |||||
| z 축 반복 위치 |
 |
z 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다. | 0.003 | |||||
| Y 축 반복 위치 |
|
Y 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다. | 0.004 | |||||
| C 축 반복 위치 |
|
C- 축 고정 점의 재배치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오차를 상쇄하기 위해 약 50 회 예측 한 다음 반복되는 위치를 감지합니다. | 20 초 | |||||
| C 축 위치 로터리 |
|
C- 축의 임의 위치 정확도를 감지하십시오. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄하기 위해 약 50 회 예측 한 다음 반복 된 설정을 확인하십시오. | 72 초 | |||||
| 파워 헤드 클램핑 비트 |
|
원뿔 비트 | 0.015 | |||||
| 파워 헤드 클램핑 비트 |
 |
클램핑 박동 | 0.01 | |||||
| 고객이 x/z/y 축의 ISO 또는 VD1 정확도를 테스트하려는 경우 계약서 작성시 결정이 결정됩니다. 고객은 Jingfusi Factory의 초기 수락과 동시에이 항목을 테스트해야합니다. | ||||||||
