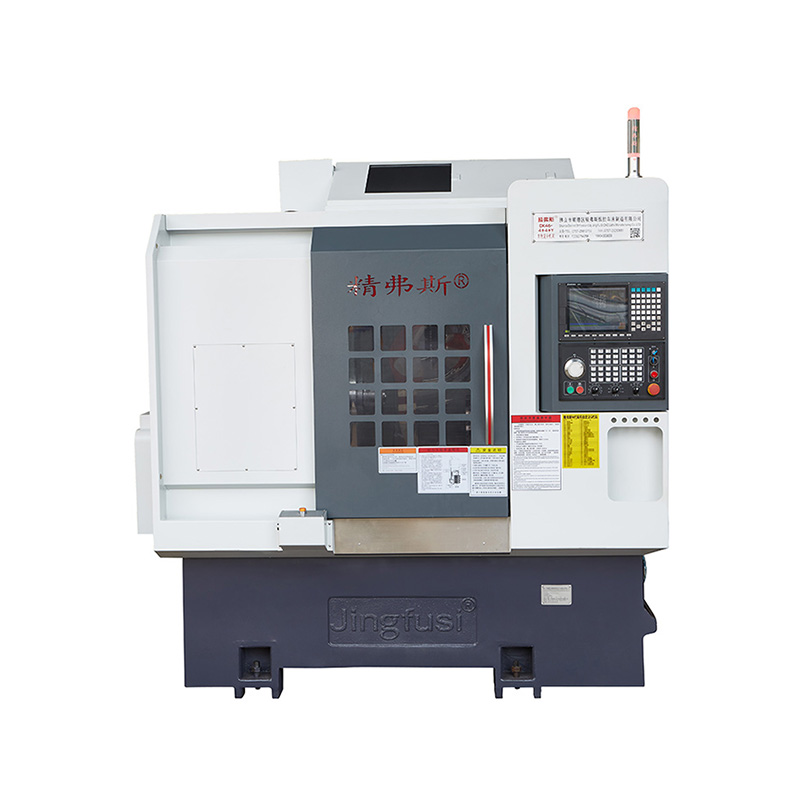

경제적 인 턴 밀 가공 기계

Jingfusi® Economical Turn-Mill Machining Machine은 강력한 스핀들 브레이크 보조 메커니즘으로 설계되어 부품 처리 중 강성을 향상시킵니다. 직접 도구 변경 시스템은 도구 변경 절차의 복잡한 단계를 절약하고 도구 변경의 실행 시간을 단축시켜 효율적인 처리를 달성하고 사용자의 비용 절감을 달성합니다.

모델:CK76DTY

문의 보내기

제품 설명

Jingfusi® Economical Turn-Mill Machining Machine Machine은 3 축 (X, Y, Z) 다중 스테이션 컴퓨터 수치 제어 회전 및 밀링 컴파운드 선반입니다. 회전, 밀링, 드릴링, 지루함, 태핑 및 기타 기능을 하나의 장치로 통합합니다. 끝 및 측면 밀링, 드릴링, 태핑 및 기타 결합 처리를 수행 할 수 있습니다. 복잡한 모양과 높은 정밀 요구 사항으로 일부 로터리 부품을 처리하는 데 특히 적합합니다. 하나의 클램핑으로 처리 단계의 전부 또는 대부분을 완료 할 수 있습니다. 정확성을 보장하고 효율성을 높이며 비용을 줄입니다.

Jingfusi® 기계 이동 다이어그램

제품 세부 사항

매개 변수 목록

목	선반 모델	단위	CK52dty	CK76dty	CK46dty
처리 범위	스핀들의 최대 회전 직경	mm	Ø 700
	최대 회전 외부 원 길이	mm	520
	최대 막대 직경	mm	Ø 55	Ø 72	Ø 45
주축	최대 스핀들 속도	R/분	4200 (설정 3500)	3200 (2000 설정)	6000 (세트 4500)
	스핀들 헤드 타입		A2-6	A2 -8	A2-5
	스핀들 홀 직경	mm	Ø 66	Ø 86	Ø 56
밥을 먹이다	x/z/y 축 최대 스트로크	mm	260/500/± 60
	스핀들의 중심을 통과하는 90 ° 전원 헤드	mm	30
	x/z/y 축의 최대 빠른 이동	m/my	24 (설정 16)/ 24 (설정 16)/ 14 (설정 8)
	x/z/y 축 나사로드	mm	40
	x/z/y 축 롤러 트랙	mm	35/45/35
파워 포탑	파워 터릿 모델 (파워 터릿)	Bmt	BMT55
	파워 헤드 콜렛	이다	ER32
	고정 공구 홀더 크기	mm	25x25
	보어 홀더 생크 직경	mm	Ø32
전기 기계	주요 모터 파워/토크	kw / nm	11kw/등급 72Nm	15kw/등급 98nm	7.5 kw/등급 47nm
	x/z/y 축 모터 파워/토크	kw / nm	Yaskawa 2.9 kw /18.6nm, 옵션 새로운 세대 3.1 kw /15nm
	터렛 파워 헤드 모터의 전력/토크	kw / nm	새로운 세대 3.1 kw/15nm
	터렛 파워 모터의 최대 속도	R/분	6000 (설정 4000), 일반적인 속도 ≤4000
	전원 헤드 모터 파워/토크	kw / nm	3.1kW/15Nm
	터렛 공구 교환 모터의 전력/토크	kw / nm	차세대 1.0 kw /3.1nm
테일 스톡	테일 스톡 스트로크	mm	520
	테일 스톡의 최대 유압 스트로크	mm	100
	테일 스탁 상단 바늘 콘 홀 테이퍼	MK	Mohs 5#
	팁과 척 사이의 최대 거리	mm	690
다른	스핀들 포지셔닝 브레이크 장치		유압식, 선택적 프로그래밍 가능
	침대 성향	°	30 ° 또는 15 °
	공작 기계 길이 x 너비 x 높이	mm	2500x1680x1900
	전체 기계의 총 중량	kg	5000kg
	총 전력	KW	20
	평균 전력 소비	kw / h	3

공작 기계 정확도

기계 정확도, jingfus 요인 표준 ：
주요 테스트 항목	도식 다이어그램	탐지 방법	공장 표준


스핀들 방사형 비트		외부 콘의 런아웃을 감지합니다	0.0035


x 축 반복 위치		X 축의 반복 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.003


z 축 반복 위치		z 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.003


Y 축 반복 위치		Y 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.004


C 축 반복 위치		C- 축 고정 점의 재배치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오차를 상쇄하기 위해 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	20 초


C 축 위치 로터리		C- 축의 임의 위치 정확도를 감지하십시오. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄하기 위해 약 50 회 예측 한 다음 반복 된 설정을 확인하십시오.	72 초


파워 헤드 클램핑 비트		원뿔 비트	0.015

파워 헤드 클램핑 비트		클램핑 박동	0.01

고객이 x/z/y 축의 ISO 또는 VD1 정확도를 테스트하려는 경우 계약서 작성시 결정이 결정됩니다. 고객은 Jingfusi Factory의 초기 수락과 동시에이 항목을 테스트해야합니다.
