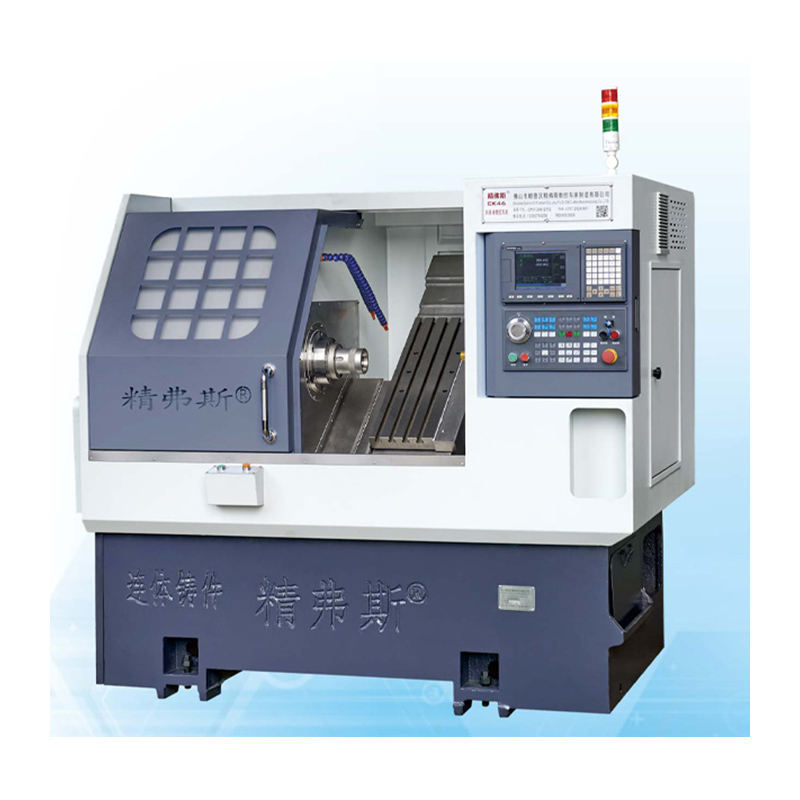

CNC 선반 기계를 돌리는 경사 경사 침대

CK46 경사 경사 침대 Turning CNC Lathe Machine은 원래의 Jingfusi®의 개선 및 업그레이드입니다. 원래 모델의 높은 처리 성능과 쉽게 작동하는 작업을 기반으로, 완전히 밀폐 된 경사 베드 디자인과 더 큰 작동 공간, 더 높은 처리 속도 및 조정 및 유지 관리가 쉬운 정밀 CNC 공작 기계로 개발되었습니다.

모델:CK46

문의 보내기

제품 설명

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant Bed CNC 선반 기계 기능 :

최적의 디자인 :이 경사 경사 침대 회전 CNC 선반 기계는 35도 경사 침대 디자인을 특징으로하여 정밀 가공을위한 강성 및 안정성을 제공합니다.

효율적인 칩 처리 :이 기계는 상당한 칩 운송 용량을 제공하여 고객에게 전면 또는 후면 칩 제거를 선택할 수있는 유연성을 제공하여 가공 프로세스의 편의를 보장합니다.

나사 PR전자 스트레칭 :나사 사전 스트레치 구조를 통합 하여이 선반은 가공 정확도와 신뢰성을 최적화합니다.

갱 유형 도구 게시물 :갱단 유형 도구 포스트가 장착 된이 선반은 다양한 가공 작업에서 효율성과 다양성을 높이기 위해 여러 도구를 사용하는 것을 지원합니다.

제품 세부 사항

Inclined Slant bed Turning CNC Lathe Machine

매개 변수 목록

프로젝트		단위	CK46	CK52	CK76
최대 회전 길이		mm	350
침대의 최대 선회 직경		mm	Ø 500
스케이트 보드의 최대 회전 직경		mm	Ø 160
침대 성향		°	35 °
x/z 축의 효과적인 이동		mm	직경 1000/400
x/z 축축 나사 사양		mm	32
x/z 축 철도 사양		mm	35
x/z- 축 모터 파워		KW	1.3
x/z 축의 최대 빠른 이동		m/my	24
공작 기계 길이 x 너비 x 높이		mm	2100x1580x1800
전체 기계의 총 중량		kg	2600
나이프 번호		고치다	8
사각형 나이프 크기		mm	20x20
둥근 구멍 절단기 크기		mm	Ø20
총 전력		KW	13	13	16
평균 전력 소비		kw / h	2	2	2.5
메인 샤프트	스핀들 엔드 페이스 형태		A2-5	A2-6	A2 -8


	최대 스핀들 속도	R/분	6000 (4500으로 설정)	4200 (3500으로 설정)	3200 (2500으로 설정)
	스핀들 모터 파워	KW	7.5	7.5	11
	스핀들 모터의 정격 토크	nm	47.8nm	47.8nm	72nm
	최대 막대 통과 직경	mm	Ø 45	Ø 51	Ø 75

공작 기계 정확도

기계 정확도, jingfus 요인 표준 ：
주요 테스트 항목	도식 다이어그램	탐지 방법	공장 표준


스핀들 방사형 비트,		외부 콘의 런아웃을 감지합니다	0.0025


x 축 반복 위치		X 축의 반복 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.0025


z 축 반복 위치		z 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다.	0.0025


고객이 x/z/y 축의 ISO 또는 VD1 정확도를 테스트하려는 경우 계약서 작성시 결정이 결정됩니다. 고객은 Jingfusi Factory의 초기 수락과 동시에이 항목을 테스트해야합니다.
