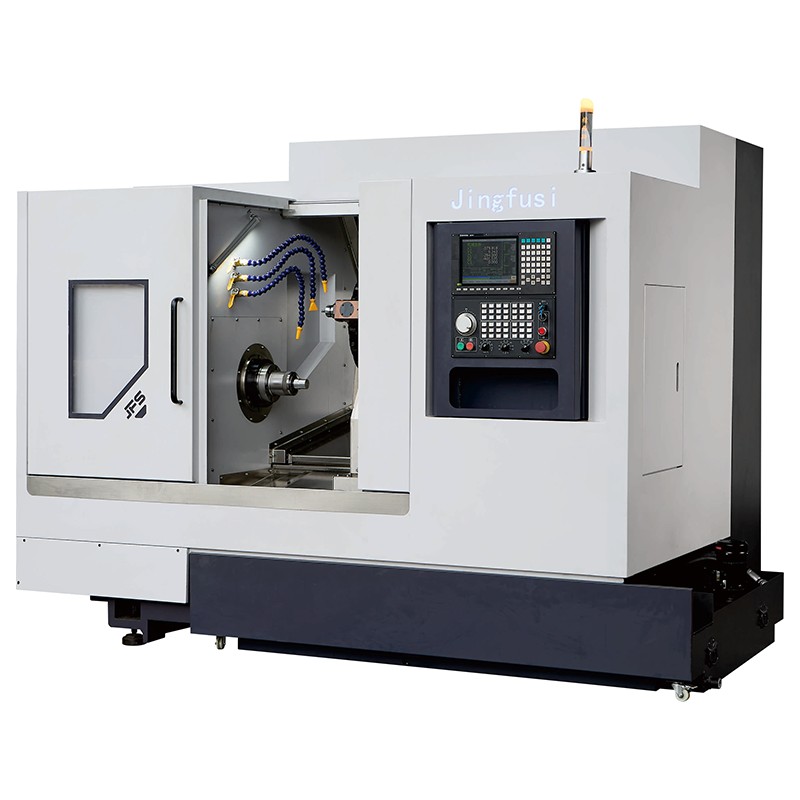

파워 터렛 CNC 선반 CK46 52 76DT

Jingfusi는 고품질 전동 터렛 CNC 선반 CK46 52 76DT를 생산해 왔습니다. 우리는 열원을 원천에서 제거하고 가공 정확도를 안정적으로 보장하는 데 도움이 되는 기어리스 모듈 변속기를 채택하기로 결정했습니다. 이 기계는 밀링 및 터닝 기능을 통합하고 스테인레스강, 티타늄 합금, 탄소강 등과 같은 복잡한 재료를 유연하게 처리할 수 있습니다.

모델:CK46/52/76DT

문의 보내기

제품 설명

중국 공장의 Jingfusi 파워 터렛 CNC 선반 CK46 52 76DT에는 2개의 고성능 파워 헤드가 장착되어 있으며 정상적인 작업 조건에서 0° 파워 헤드의 최대 속도는 8000RPM에 도달할 수 있고 90° 파워 헤드는 6500RPM에 도달할 수 있습니다.

제품특징

일관된 모양을 전제로 주조 조직, 노화 처리 및 조립 정확도, 가상 Y축 및 수직 Y축은 고유한 장점을 갖습니다. 가상 Y축 강성이 더 좋고 진원도 조정이 더 걱정이 없습니다. 수직 Y축 스트로크는 연장이 쉽고, 가공 마무리가 좋으며, 프로그래밍 난이도가 낮고, 시작이 빠릅니다.

칩 제거 시스템은 측면과 후면의 통합 설계, 유연한 설치 모드를 채택하여 다양한 생산 시나리오에 적합합니다. 또한 전체 주조물을 어닐링하고 진동 노화 및 기타 다중 채널 공정 처리를 수행하여 장비의 장기간 안정적인 작동을 보장하고 전체 기계의 서비스 수명을 효과적으로 연장합니다.

제어 장치

선택적 구성 O		단위	CK46DT 가상 Y	CK52DT 가상 Y	CK76DT 가상 Y	리마트
처리능력	침대 위의 최대 스윙 직경	mm	700	ø700	700
	최대 회전 직경	mm	Q300	0300	Ø300
	최대 회전 길이	mm	480	480	480
축	스핀들 유압 척	~에	6"	8”	10"
	지면에서 핀들 중심 높이	mm	1050	1050	1050
	스핀들 코	-	A2-5	A2-6	A2-8
	스핀들 보어 직경	mm	Ø56	066	Q86
	최대 바 재질 직경	mm	Ø45	051	072
	최대 스핀들 속도	rpm	4500	4000	2000
	스핀들 모터 출력/토크	Kw/N.m	7.5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	동력 터렛 모델		BMT45-16T	BMT55-16T	BMT55-16T
파워 터렛	시계 모터 최대 속도/orgue	Kw/N.m7	7.5KW/22N. 또는 11KW/42Nm	7.5Kw/22N. 또는 11KW/42Nm	75Kw/22Nm 또는 1KW/42Nm
파워 터렛	동력 터렛 도구 최대 속도	r/mm	기계 L×W×H	기계 L×W×H	기계 L×W×H
X/Z/Y 축 이송	×ZN 축 Max.fast 이동 속도	m/나	24	24	24
	×ZY-xis 모터 전력/토크	Kw/N.m	3.1KW/15Nm	3.1KW/15Nm	3.1KW/15Nm
	×ZY축 C3-grad bll 나사	-	40/32/40	40/32/40	40/32/40
	×/Z/Y축 롤러 가이드 레일	-	45/35/45	45/35/45	45/35/45
	Xaxis 효과적인 여행	mm	500	500	500
	Z 축 유효 이동	mm	530	530	530
	보간 Y축 유효 이동	mm	+48,-52	+48,-52	+48,-52
	보간 Y축 90°파워 헤드가 스핀들 중심을 통과합니다.	mm	60	70	70
장비사양	기계 순중량	kg	5000	5000	5100
	총 기계 출력	KW	34	37	37
	기계 L×W×H	mm	2600×2050×2040	2600×2050×2040	2600×2050×2040

공작 기계는 지속적으로 최적화되고 있습니다. 위의 매개변수에 대해서는 공작 기계의 실제 데이터를 참조하십시오.

선택항목

구성 항목		CK46DT 가상 Y	CK52DT 가상 Y	CK76DT 가상 Y
메인 스핀들	기계식 스핀들	●	●	●
메인 스핀들	전기 스핀들	O	O	O
제어 장치	신텍 컨트롤러	●	●	●
이송축	야스카와	O	O	O
이송축	플러시	●	●	●
터렛	직접 구동 고속 동력 터렛	●	●	●
	대만 마이쿤 파워 터렛	O	O	O
	독일 Paitech 동력 포탑	O	O	O
클램핑	풀백 클램프	●	●	●
클램핑	척	O	O	O
보조 장비	부품 수집 장치	O	O	O
	먹이는 장치	O	O	O
	칩컨베이어	O	O	O
	자동화된 로봇	O	O	O
	오일미스트 세퍼레이터	O	O	O
