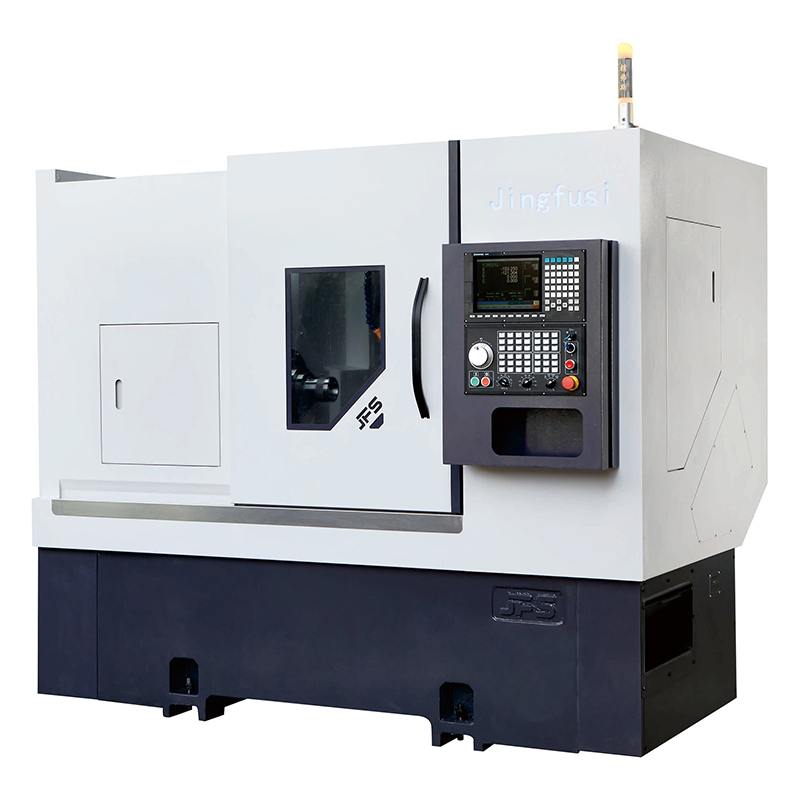

파워 터렛 CNC 선반 CK46 52DTY

Jingfusi 공장의 전동 터렛 CNC 선반 CK46 52DTY는 안정적인 가공, 유연한 이중 경로 칩 제거 및 긴 기계 수명을 위한 이중 파워 헤드와 고속, 기어리스 변속기를 갖추고 있습니다. 자세한 내용은 당사에 문의하십시오.

모델:CK46/52DTY

문의 보내기

제품 설명

제조업체로서 Jingfusi는 고품질 전동 터렛 CNC 선반 CK46 52DTY를 제공합니다.

제품특징

완전히 일관된 구성을 전제로 주조 구조, 노화 처리 및 조립 정확도, 가상 Y축 및 수직 Y축은 고유한 장점이 있습니다. 가상 Y축은 더 견고하고 진원도 조정이 더 편리합니다. 수직 Y축은 스트로크 확장이 더 유연하고 가공된 공작물 표면 마감도 더 좋습니다. 동시에 프로그래밍 작업은 가상 Y축보다 간단합니다.

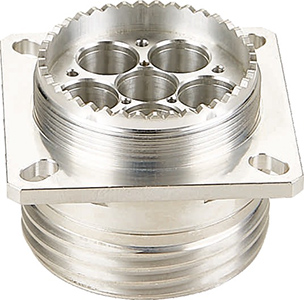

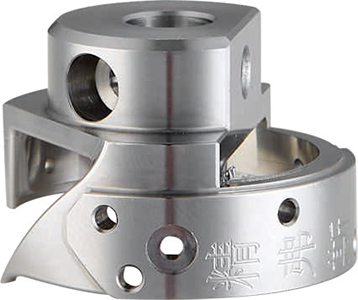

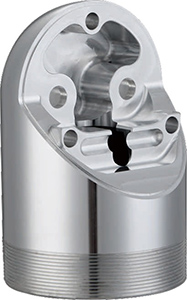

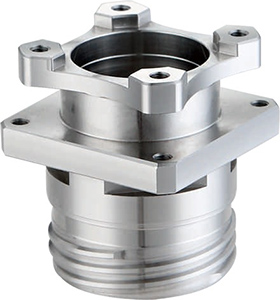

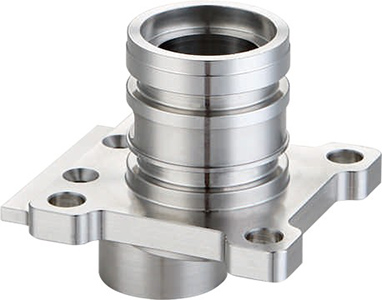

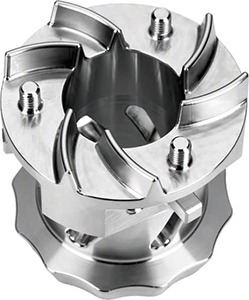

또한 장비에는 다음과 같은 실용적인 하이라이트도 있습니다. 0° 파워 헤드는 8000RPM의 안정적인 작동을 달성할 수 있으며, 90° 파워 헤드 정격 작동 속도는 6500RPM입니다. 공구 홀더는 기어리스 모듈 전송 설계를 채택하여 뿌리부터 열원의 영향을 제거하여 가공 정확도를 효과적으로 보장할 수 있습니다. 밀링 및 선삭 기능이 통합되어 스테인레스강, 티타늄 합금, 탄소강과 같은 복잡한 재료의 가공 요구 사항을 쉽게 충족할 수 있습니다. 칩 제거 시스템은 측면 + 후면 통합 설계, 유연한 설치 모드를 채택하고 실제 작업 조건에 따라 임의로 선택할 수 있습니다.

또한 전체 기계 주조물은 어닐링, 진동 노화 및 기타 다중 채널 노화 처리 공정을 거치므로 장기간 가공 공정의 안정성을 보장할 수 있을 뿐만 아니라 장비의 수명을 효과적으로 연장할 수 있습니다.

제어 장치

선택적 구성 O		단위	CK52DTYW-500	CK76DTYW-500	리마트
처리능력	침대 위의 최대 스윙 직경	mm	0700	Ø700
	최대 회전 직경	mm	0230	Ø230
	최대 회전 길이	mm	500	500
축	스핀들 유압 척	~에	8"	10"
	지면으로부터의 스핀들 중심 높이	mm	1150	1150
	스핀들 코		A2-6	A2-8
	스핀들 보어 직경	mm	Q66	086
	최대 바 직경	mm	Ø51	072
	최대 스핀들 속도	rpm	4000	2000
	스핀들 모터 출력/토크	Kw/N.m	11Kw/72N.m	15Kw/143N.m	통합 11kW/60Nm 옵션/통합 22kW/170Nm 옵션

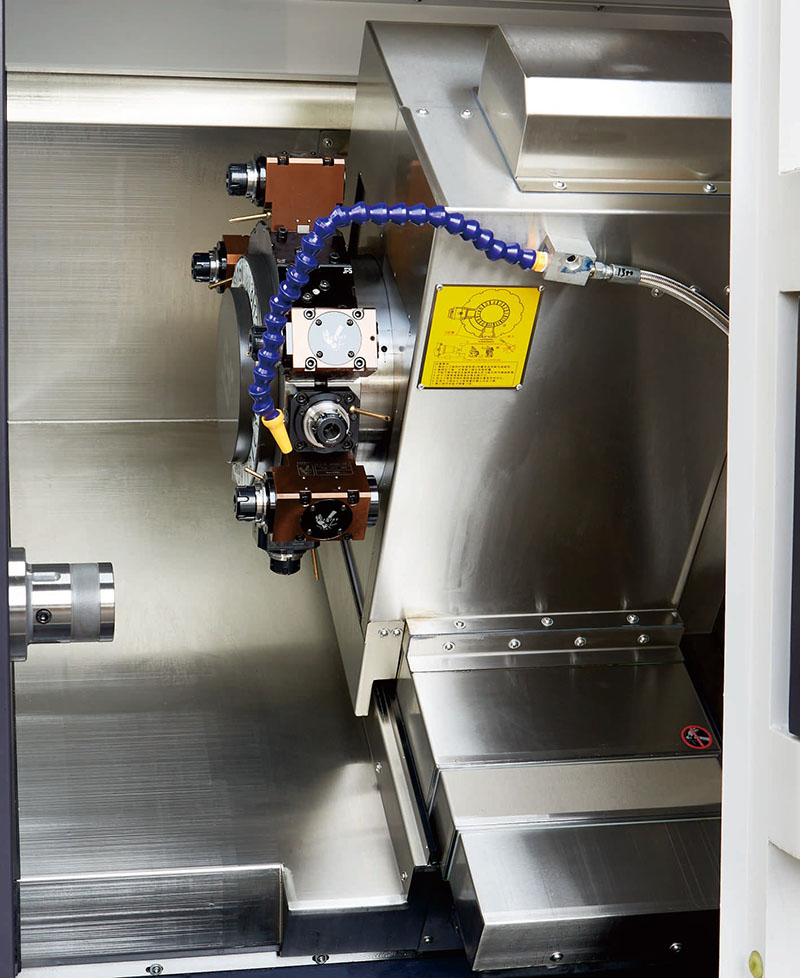

파워 터렛	동력 터렛 모델	-	BMT55-16토르 BMT55-12T	BMT55-16토르 BMT55-12T	대만 GPM 서보 구동 터렛(이전 독일 SAUTER 브랜드).
	터렛 모터 출력/토크	Kw/N.m	5.7Kw/18N.m 또는 3.1KW/15Nm	5.7Kw/18N.m 또는 3.1KW/15Nm
	전력 최대 속도	r/mm	5000	5000	°는 8000RPM으로 작동할 수 있고, 90°는 6500RPM으로 작동할 수 있습니다.
X/Z/Y 축 이송	×Z축 최대 속도	m/나	24	24
	Yaxis Max.fast 이동 속도	m/나	15	15
	X/Z/Y축 모터 출력/토크	Kw/N.m	야스카와이 29KW/186Nm 또는 SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm 또는 SYMTEC 3.1 KW/15Nm
	XZY-xis C3 등급 볼 스크류	-	40/40/40	40/40/40
	XZY축 롤러 가이드 레일	-	35/45/35	35/45/35
	Xaxis 효과적인 여행	mm	250	250
	Z 축 유효 이동	mm	500	500
	Y축 유효 이동	mm	112(±56)	112(±56)
	브마에스토그	mm	50	50	70센터 하이파워 툴홀더 기준
심압대	심압대 여행	mm	520	520	프로그래밍된 심압대
심압대	이젝터 핀 테이퍼 구멍	MK	몬스 5#	몬스 5#
장비사양	기계 순중량	kg	4500	4600
	총 기계 출력	KW	26	30
	기계 L×W×H	mm	2500×1680×1900	2500×1680×1900

공작 기계는 지속적으로 최적화되고 있습니다. 위의 매개변수에 대해서는 공작 기계의 실제 데이터를 참조하십시오.

선택항목

구성 항목		CK52DTYW-500	CK76DTYW-500
메인 스핀들	기계식 스핀들	●	●
메인 스핀들	전기 스핀들	O	O
제어 장치	신텍 컨트롤러	●	●
제어 장치	FANUC 컨트롤러	O	O
이송축	야스카와	●	●
이송축	플러시	O	O
플러시	BMT55 파워 터렛	●	●
플러시	BMT55 파워 터렛	一	O
심압대	모스#5	O	O
클램핑	풀백 클램프	●	●
클램핑	척	O	O
보조 장비	부품 수집 장치	O	O
	먹이는 장치	O	O
	칩컨베이어	O	O
	자동화된 로봇	O	O
	오일미스트 세퍼레이터	O	O
