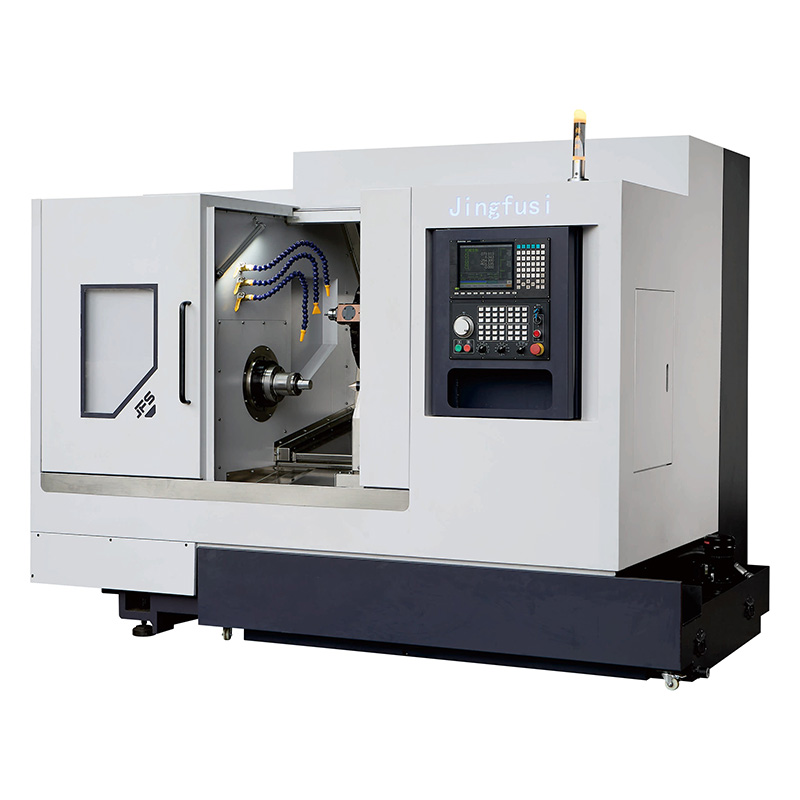

파워 터렛 CNC 선반 CK52 76DTW

Jingfusi 공장의 파워 터렛 CNC 선반 CK46 52DTY는 시장에서 매우 인기가 있습니다. 이 기계는 밀링 및 선삭 기능을 통합하고 스테인레스강, 티타늄 합금, 탄소강 등과 같은 복잡한 재료를 유연하게 처리할 수 있습니다. 공장 보기 및 주문에 오신 것을 환영합니다!

모델:CK52/76DTW

문의 보내기

제품 설명

Jingfusi 내구성이 뛰어난 파워 터렛 CNC 선반 CK52 76DTW에는 듀얼 고성능 파워 헤드, 최대 8000RPM의 정상 조건에서 0° 파워 헤드, 최대 6500RPM의 90° 파워 헤드가 장착되어 가공 요구 사항에 효율적으로 적응합니다. 툴 홀더는 기어리스 모듈 전송 설계를 채택하여 열원의 영향을 제거하고 가공 정확도를 안정적으로 보장합니다.

일관된 구성을 전제로 주조 구조, 노화 처리 및 조립 정확도, 가상 Y축 및 수직 Y축에는 고유한 장점이 있습니다. 가상 Y축 강성이 더 높고 진원도 조정이 더 편리합니다. 수직 Y축 스트로크는 확장하기 쉽고, 가공 표면 조도가 더 좋고, 프로그래밍 작업이 더 간단합니다.

칩 제거 시스템은 측면과 후면 통합 설계, 유연한 설치 모드를 채택하고 다양한 작업장 레이아웃에 적응합니다. 또한 전체 기계 주조는 어닐링, 진동 노화 및 기타 다중 채널 공정 처리를 통해 장비의 장기적 안정적인 작동을 보장하고 서비스 수명을 효과적으로 연장합니다.

주요사양

선반 모델		단위	CK52DTW 보간 Y	CK76DTW 보간 Y	리마트
처리능력	침대 위의 최대 스윙 직경	mm	ø700	Ø700
	최대 회전 직경	mm	Ø300	Ø300	디스크
	최대 회전 길이	mm	480	480
	스핀들 유압 척	~에	8"	10"
축	지상에서 스핀들 중심 높이	mm	1050	1050
	스핀들 코	-	A2-6	A2-8
	스핀들 보어 직경	mm	Ø66	Ø86
	최대 바 재질 직경	mm	Ø51	Ø72
	최대 스핀들 속도	r/분	4000	2000
	스핀들 모터 출력/토크	Kw/N.m	22Kw/170N.m	22Kw/170N.m
	동력 터렛 모델	-	BMT55-16T	BMT55-16T
파워 터렛	Turet 모터 최대 속도/전력 토크	Kw/N.m	7.5Kw/22N. 또는 11KW/42Nm	7.5KW/22N. 또는 11KW/42Nm
파워 터렛	동력 터렛 도구 최대 속도	r/mm	8000 또는 6000	8000 또는 6000
X/Z/Y 축 이송	XZN 축 Max.fast 이동 속도	m/분	24	24
	X/ZY축 모터 출력/토크	Kw/N.m	3.1KW/15Nm	3.1KW/15Nm
	XZY축 C3 등급 볼루	-	40/32/40	40/32/40
	X/Z/Y축 롤러 가이드 레일	-	45/35/45	45/35/45
	Xaxis효과적인 여행	mm	500	500
	Z 축 유효 이동	mm	530	530
	보간 Y축 유효 이동량	mm	+48,-52	+48,-52
	보간Y축 90°파워헤드가 스핀들 중심을 통과합니다.	mm	-37	-37
심압대	심압대 여행	mm	500	500
심압대	이젝터 핀 테이퍼 구멍	MK	모의 5#	모의 5#
장비사양	기계 순중량	kg	5000	5100
	총 기계 출력	KW	34	37
	기계 L×W×H	mm	2600×2050×2040	2600×2050×2040

공작 기계는 지속적으로 최적화되고 있습니다. 위의 매개변수에 대해서는 공작 기계의 실제 데이터를 참조하십시오.

선택항목

구성 항목		CK52DTW 가상 Y축	CK76DTW 가상 Y
메인 스핀들	기계식 스핀들	●	●
메인 스핀들	전기 스핀들	O	O
제어 장치	신텍 컨트롤러	●	●
이송축	야스카와	●	●
이송축	신텍	O	O
터렛	BMT55 파워 터렛	●	●
터렛	BMT65 파워 터렛	一	O
심압대	모의 5#	O	O
클램핑	풀백 클램프	●	●
클램핑	척	O	O
보조 장비	부품 수집 장치	O	O
	먹이는 장치	O	O
	칩컨베이어	O	O
	자동화된 로봇	O	O
	오일미스트 세퍼레이터	O	O
