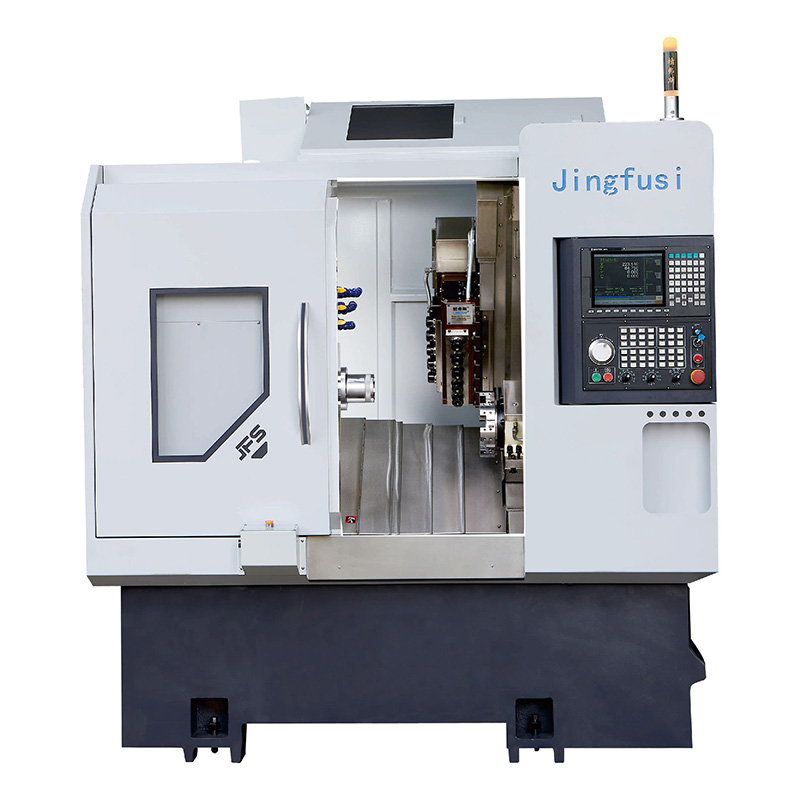

턴밀 CNC 선반 CK46 52-5+5+Y

Jingfusi는 글로벌 고객에게 내구성이 뛰어난 턴밀 CNC 선반 CK46 52-5+5+Y를 제공합니다. 당사의 제품은 작동 및 유지 관리가 간단하고 실제 사용 시 매우 빠르게 작동하여 고객에게 매우 높은 생산 효율성을 제공합니다. 우리 공장을 방문해 주셔서 감사합니다.

모델:CK46/52-5+5+Y

문의 보내기

제품 설명

Jingfusi는 턴밀 CNC 선반 CK46 52-5+5+Y 공장입니다. 당사 제품의 주요 특징은 다음과 같습니다.

. 이 공작 기계는 파워 터렛에 비해 중소형 부품을 가공할 때 더 빠른 속도, 더 높은 정밀도, 더 나은 표면 조도를 제공합니다.

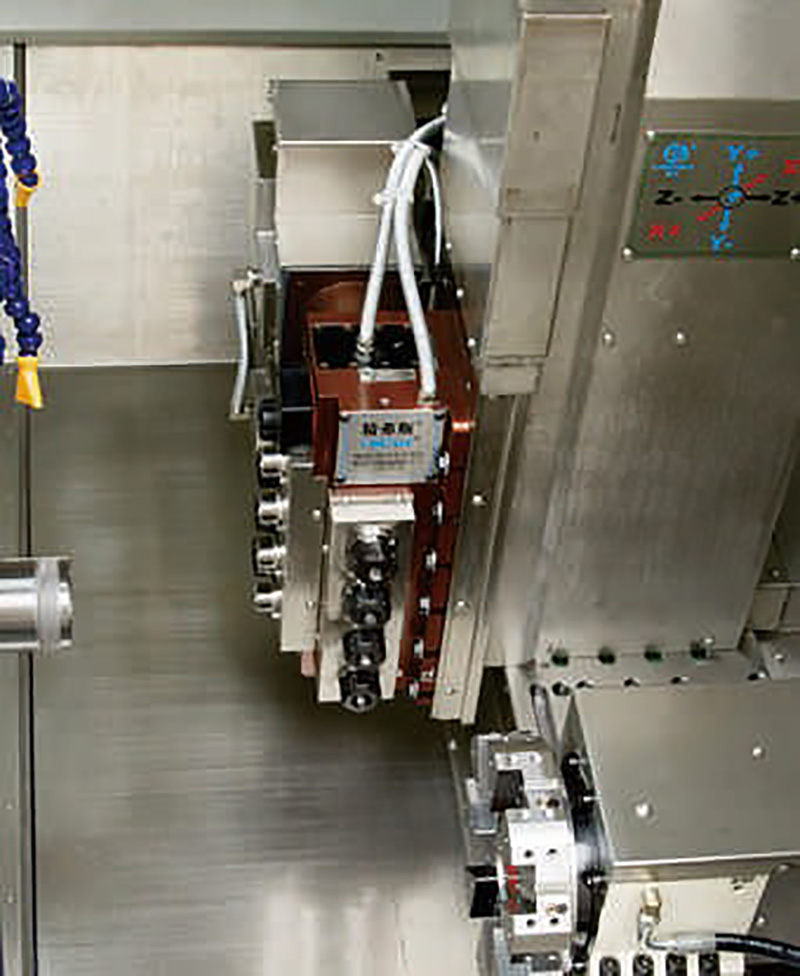

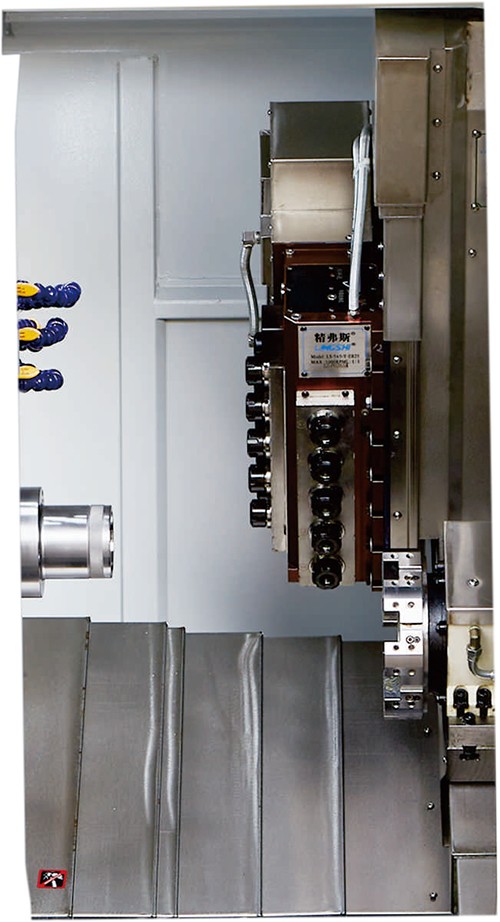

. 파워 헤드는 65mm 휠 베이스가 기본으로 제공되며 플러그형이므로 파워 헤드나 베어링을 쉽게 교체할 수 있고 유지 관리가 단순화되어 판매 후 비용이 크게 절감됩니다.

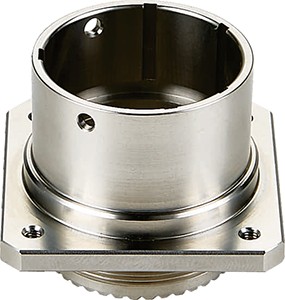

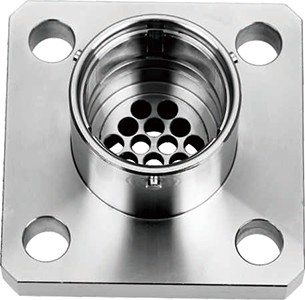

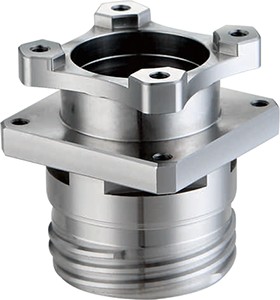

. 밀링 및 선삭 기능을 통해 스테인리스강, 티타늄 합금, 탄소강 등 복잡한 재료를 가공할 수 있습니다.
. 일체형 주조물은 어닐링, 진동 시간 및 기타 노화 공정을 거쳐 장기적으로 안정적인 가공을 보장하고 공작 기계의 수명을 연장합니다.

제어 장치

선택적 구성 O		단위	CK46-5+5+Y	CK52-5+5+Y	리마트
처리능력	최대 스윙 직경 오버레이	mm	0480	0480
	최대 튜닝 직경	mm	080	Q80
	최대 회전 길이	mm	320	320
축	지면의 스핀들 중심 높이	mm	1150	1150
	스핀들 코	-	A2-5	A2-6
	스핀들 보어 직경	mm	056	Q66
	최대 바 재질 직경	mm	045	Ø51
	최대 스핀들 속도		4500	4000
	스핀들 모터 출력/토크	r/분 Kw/N.m	7.5Kw/47N.m	11Kw/72N.m	옵션 통합 11kW/60Nm; 옵션 통합 22kW/170Nm
파워 터렛	파워 헤드 조립 모델	-	고정 5+반경 방향 5+축 방향 5	고정 5+반경 방향 5+축 방향 5
	파워 헤드 모터	Kw/N.m	SYNTEC2.4Kw/11.5N.m	SYNTEC2.4Kw/11.5N.m	2개의 모터가 10개의 파워 헤드를 구동합니다.
	샤프트 사이의 거리	mm	65	65
	최대 f 전력 열	r/mm	5000	5000	일반적으로 사용되는 4000
	Powe Head의 Tod Mouning Method		ER25	ER25
서보 터렛	서보 터렛 모델		MK-63RSV-8T	MK-63RSV-8T	옵션 12T
X/Z/Y 축 이송	XZ/Y 축 최대 빠른 이동 속도	m/나	24	24
	x/Z/Y축 모터 출력/토크	Kw/N.m	야스카와이 1.8 KW/11.5Nm 또는 SYNTEC 2.4KW/11.5Nm	야스카와이 1.8 KW/11.5Nm 또는 SYNTEC 2.4KW/11.5Nm
	XZM 축 3개 블록	-	25/32/32	25/32/32
	X/ZY축 롤러 가이드 레일	-	35/35/30	35/35/30
	Xaxis 효과적인 여행	mm	800	800
	Z 축 유효 이동	mm	470	470
	Yaxis 효과적인 여행	mm	310	310
	보간 Y축 90° 파워 헤드가 스핀들 중심을 통과합니다.	mm	70	70
장비사양	기계 순중량	kg	3500	3600
	총 기계 출력	KW	14	17.5
	기계 L×W×H	mm	2200×1580×2000	2200×1580×2000

공작 기계는 지속적으로 최적화되고 있습니다. 위의 매개변수에 대해서는 공작 기계의 실제 데이터를 참조하십시오.

선택항목

구성 항목		CK46-5+5+Y	CK52-5+5+Y
메인 스핀들	기계식 스핀들	●	●
메인 스핀들	전기 스핀들	O	O
제어 장치	신텍 컨트롤러	●	●
제어 장치	FANUC 컨트롤러	O	O
이송축	야스카와	●	●
이송축	플러시	O	O
클램핑	풀백 클램프	●	●
클램핑	척	O	O
플러시	8개의 워크스테이션	●	●
플러시	12개의 워크스테이션	O	O
보조 장비	부품 수집 장치	O	O
	먹이는 장치	O	O
	칩컨베이어	O	O
	자동화된 로봇	O	O
	오일미스트 세퍼레이터	O	O
