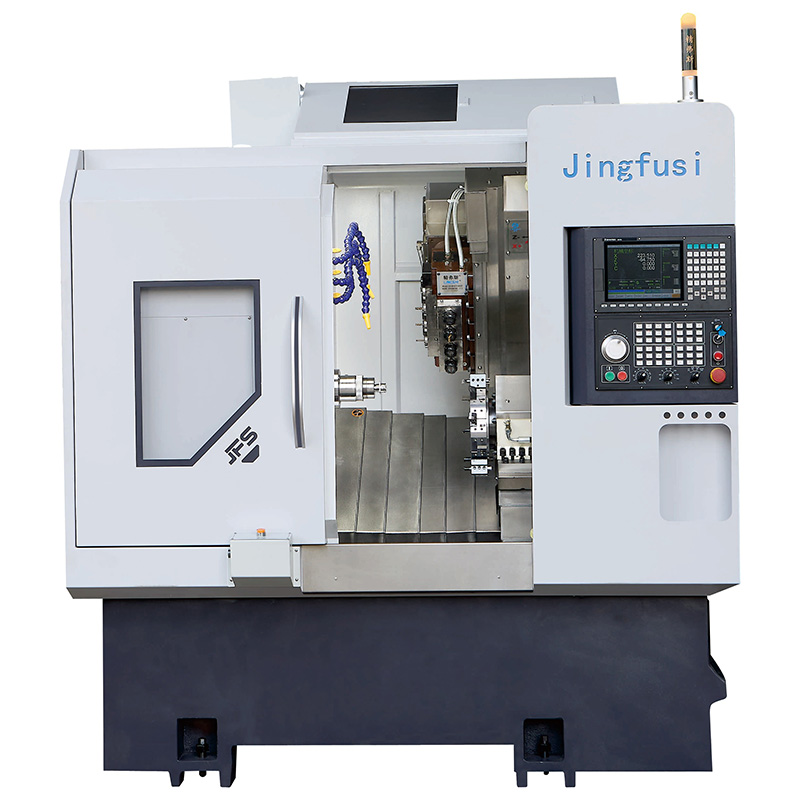

턴밀 CNC 선반

Jingfusi는 턴밀 CNC 선반 제조업체입니다. 우리 공장은 고객에게 고성능, 비용 효율적인 공작 기계를 제공하기 위해 최선을 다하고 있습니다. 우리는 시장에서 고객의 요구를 지속적으로 연구하고 실제 사용 요구 사항을 충족하는 제품을 생산하여 업계의 많은 사용자로부터 칭찬을 받고 있습니다. 우리 공장 방문을 환영합니다!

모델:CK46/52-4+4+Y

문의 보내기

제품 설명

Jingfusi는 턴밀 CNC 선반 공장입니다. 당사 제품의 주요 특징은 다음과 같습니다.

• 당사의 공작 기계는 전동 터렛에 비해 중소형 부품을 가공할 때 더 빠른 속도, 더 높은 정밀도, 더 나은 표면 조도를 제공합니다.

• 당사의 파워 헤드는 65mm 휠베이스와 플러그인 설계를 갖추고 있어 파워 헤드나 베어링을 쉽게 교체할 수 있어 일상적인 유지 관리가 단순화됩니다.

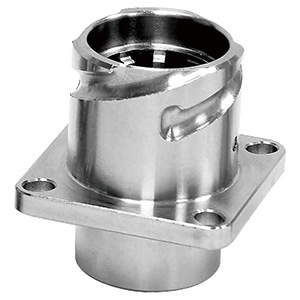

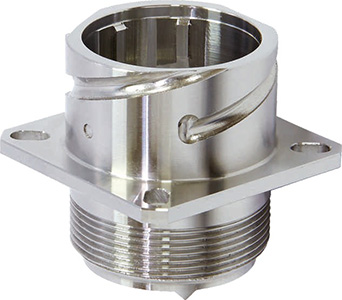

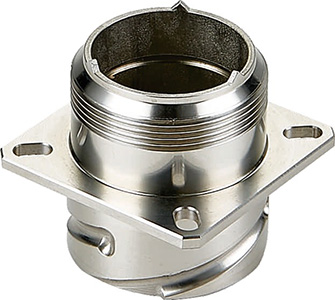

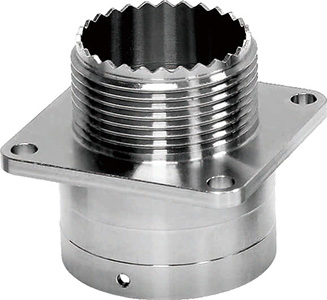

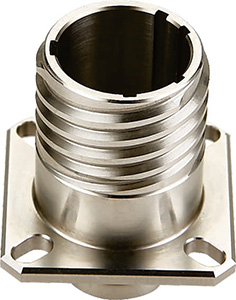

• 당사 공작기계는 스테인리스강, 티타늄 합금, 탄소강 등 복잡한 소재를 가공할 수 있습니다.

• 당사의 공작기계는 장기간 안정적인 가공을 보장하며 긴 수명을 보장합니다.

제어 장치

선택적 구성 O		단위	CK46-4+4+Y	CK52-4+4+Y	리마트
처리능력	침대 위의 최대 스윙 직경	mm	O480	O480
	최대 튜닝 직경	mm	Q80	Q80
	최대 회전 길이	mm	320	320
축	스핀들 중심 고형 접지	mm	1150	1150
	스핀들 코	-	A2-5	A2-6
	스핀들 보어 직경	mm	056	066
	최대 바 재료 다미터	mm	O45	051
	최대 스핀들 속도	rpm	4500	4000
	스핀들 모터 파워 토크	Kw/N.m	7.5Kw/47N.m	11Kw/72N.m	통합 11kW/60Nm 옵션 통합 22kW/170Nm 옵션

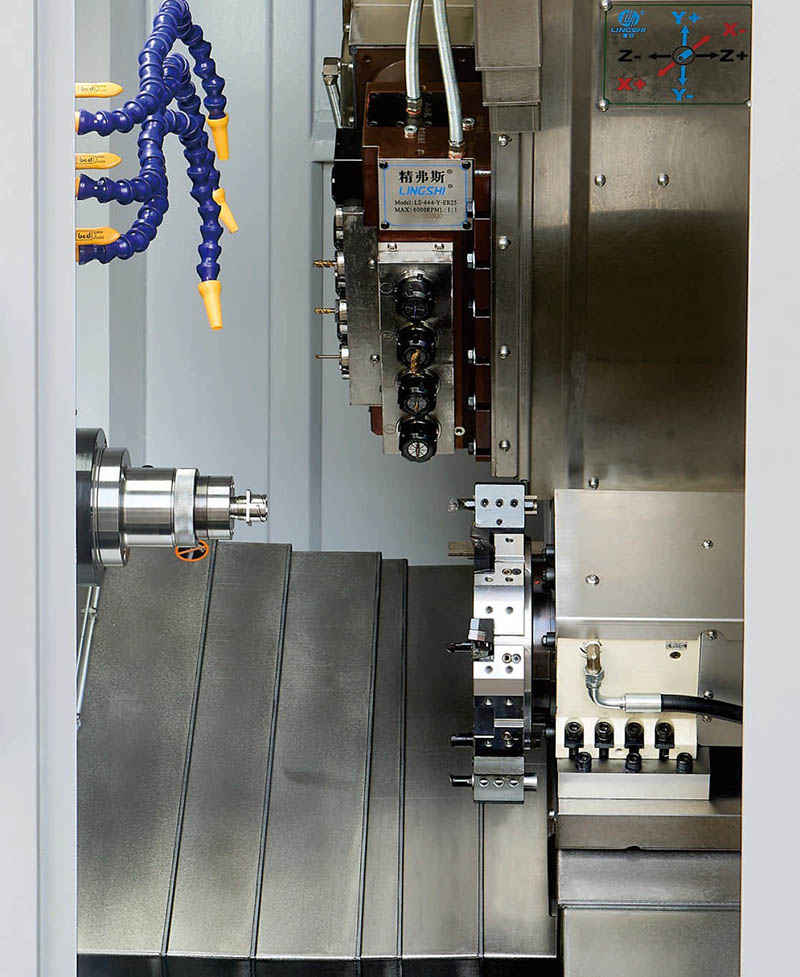

파워 터렛	파워 헤드 조립 모델		고정 4+반경 방향4+축 방향4	oin
	파워 헤드 모터	Kw/N.m	신텍 1.7Kw/8.34N.m	신텍 1.7Kw/8.3N.m	2개의 모터가 8개의 파워 헤드를 구동합니다.
	샤프트 사이의 거리	mm	65	65
	파워 헤드의 최대 속도	r/mm	5000	5000	일반적으로 사용되는 4000
	전원의 공구 장착 방법		ER25	ER25
서보 터렛	서보 터렛 모델		MK-63RSV-8T	MK-63RSV-8T	옵션 12T
X/Z/Y 축 이송	X/Z/Y 축 최대 빠른 이동 속도	m/나	24	24
	×/Z/Y축 모터 출력/토크	kw/N.m	야스카와이 1.3 KW/8.34Nm 또는 SYNTEC 1.8KW/11.5Nm	야스카와이 1.3 KW/8.34Nm 또는 SYNTEC 1.8KW/11.5Nm
	X/ZY축 C3 등급 나사		25/32/32	25/32/32
	×/ZY축 olerguide rais	-	kw/N.m	kw/N.m
	Xaxis효과적인 여행	mm	800	800
	Z 축 유효 이동	mm	470	470
	Yaxis 효과적인 여행	mm	260	260
	보간 Y축 90° 파워 헤드가 스핀들 중심을 통과합니다.	mm	70	70
장비사양	기계 순중량	kg	3400	3500
	총 기계 출력	KW	13	16.5
	기계 L×W×H	mm	2200×1580×1900	2200×1580×1900

공작 기계는 지속적으로 최적화되고 있습니다. 위의 매개변수에 대해서는 공작 기계의 실제 데이터를 참조하십시오.

선택항목

구성 항목		CK46-4+4+Y	CK52-4+4+Y
메인 스핀들	기계식 스핀들	●	●
메인 스핀들	전기 스핀들	O	O
제어 장치	신텍 컨트롤러	●	●
제어 장치	FANUC 컨트롤러		O
이송축	야스카와	●	●
이송축	플러시	O	O
클램핑	풀백 클램프	●	●
클램핑	척	O	O
플러시	8개의 워크스테이션	●	●
플러시	12개의 워크스테이션	O	O
보조 장비	부품 수집 장치	O	O
	먹이는 장치	O	O
	칩컨베이어	O	O
	자동화된 로봇	O	O
	오일미스트 세퍼레이터	O	O
