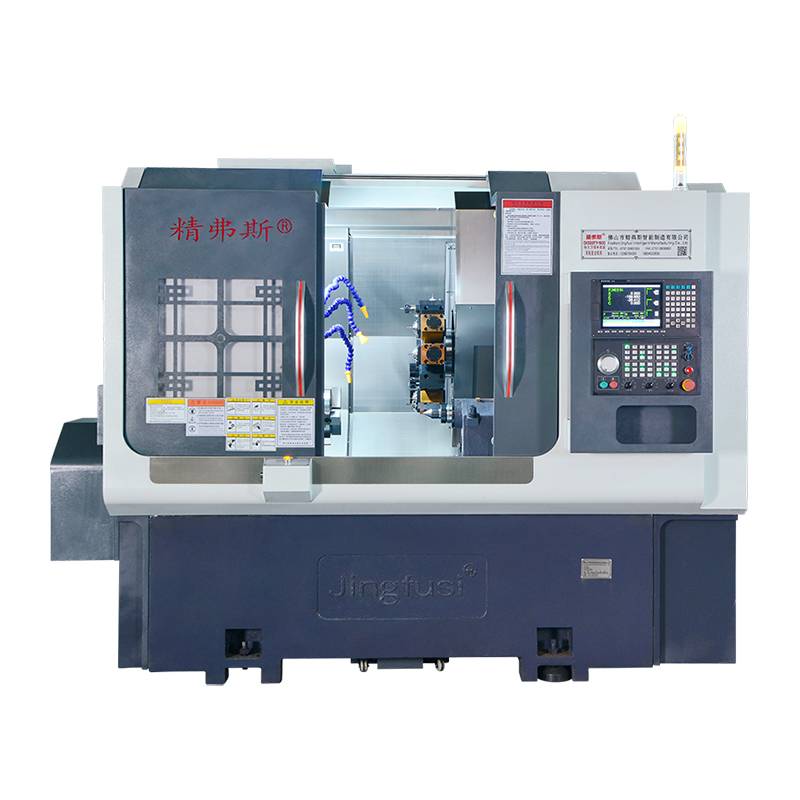

제재소 복합 선반 기계 회전

Jingfusi 고품질 회전 밀링 복합 선반 기계는 설계에 유연한 스핀들 보유 보조 메커니즘을 통합하여 부분 처리 중 강성을 향상시킵니다. Direct Tool Change 시스템은 복잡한 도구 변경 프로그램의 필요성을 제거하고 도구 변경 유휴 시간을 줄여서 사용자의 효율적인 처리 및 비용 절감을 초래합니다. 이 혁신적인 설계는 작동 중에 기계의 전반적인 안정성을 향상시킬뿐만 아니라 도구 변경 프로세스를 간소화하여 가공 워크 플로우가 사용자에게보다 효율적이고 경제적으로 유리하게 만듭니다.

모델:CK52DTY

문의 보내기

제품 설명

Jingfusis 공급 업체의 회전 밀링 복합 선반 기계에는 회전, 밀링, 드릴링, 지루함, 태핑 및 기타 다양한 기능을 단일의 다양한 장치로 통합합니다. 끝 및 측면 밀링, 드릴링, 태핑 및 복합 처리를 실행할 수있는이 기계는 복잡한 모양과 까다로운 정밀 사양에 특히 적합합니다. 단일 클램핑에서 필요한 작업의 전부 또는 대부분을 완료하여 로터리 부품의 포괄적 인 처리 요구를 처리하는 데 탁월합니다. 이는 탁월한 정확도를 보장 할뿐만 아니라 효율성을 향상시켜 궁극적으로 가공 프로세스의 비용 절감을 초래합니다.

밀링 컴포지트 선반 기계 회전의 주요 특성 :

1. 충분한 내부 공간을 갖춘 웰 디자인 배열.

2. 고정밀, 자체 포함 된 스핀들 구조 및 빠른 유압 회전 시스템의 인공화로 최고 수준의 성능을 보장합니다.

3. 공작 기계의 고속 기능을 통화.

4. 서보 모터 가치에서 부정확 한 부정확성을 유발하여 전력 중단을 예약합니다.

기계 여행 다이어그램

제품 세부 사항

매개 변수 목록

목	선반 모델	단위	CK52dty	CK76dty	CK46dty
처리 범위	스핀들의 최대 회전 직경	mm	Ø 700
	최대 회전 외부 원 길이	mm	520
	최대 막대 직경	mm	Ø 55	Ø 72	Ø 45
주축	최대 스핀들 속도	R/분	4200 (설정 3500)	3200 (2000 설정)	6000 (세트 4500)
	스핀들 헤드 타입		A2-6	A2 -8	A2-5
	스핀들 홀 직경	mm	Ø 66	Ø 86	Ø 56
밥을 먹이다	x/z/y 축 최대 스트로크	mm	260/500/± 60
	스핀들의 중심을 통과하는 90 ° 전원 헤드	mm	30
	x/z/y 축의 최대 빠른 이동	m/my	24 (설정 16)/ 24 (설정 16)/ 14 (설정 8)
	x/z/y 축 나사로드	mm	40
	x/z/y 축 롤러 트랙	mm	35/45/35
파워 포탑	파워 터릿 모델 (파워 터릿)	Bmt	BMT55
	파워 헤드 콜렛	이다	ER32
	고정 공구 홀더 크기	mm	25x25
	보어 홀더 생크 직경	mm	Ø32
전기 기계	주요 모터 파워/토크	kw / nm	11kw/등급 72Nm	15kw/등급 98nm	7.5 kw/등급 47nm
	x/z/y 축 모터 파워/토크	kw / nm	Yaskawa 2.9 kw /18.6nm, 옵션 새로운 세대 3.1 kw /15nm
	터렛 파워 헤드 모터의 전력/토크	kw / nm	새로운 세대 3.1 kw/15nm
	터렛 파워 모터의 최대 속도	R/분	6000 (설정 4000), 일반적인 속도 ≤4000
	전원 헤드 모터 파워/토크	kw / nm	3.1kW/15Nm
	터렛 공구 교환 모터의 전력/토크	kw / nm	차세대 1.0 kw /3.1nm
테일 스톡	테일 스톡 스트로크	mm	520
	테일 스톡의 최대 유압 스트로크	mm	100
	테일 스탁 상단 바늘 콘 홀 테이퍼	MK	Mohs 5#
	팁과 척 사이의 최대 거리	mm	690
다른	스핀들 포지셔닝 브레이크 장치		유압식, 선택적 프로그래밍 가능
	침대 성향	°	30 ° 또는 15 °
	공작 기계 길이 x 너비 x 높이	mm	2500x1680x1900
	전체 기계의 총 중량	kg	5000kg
	총 전력	KW	20
	평균 전력 소비	kw / h	3
