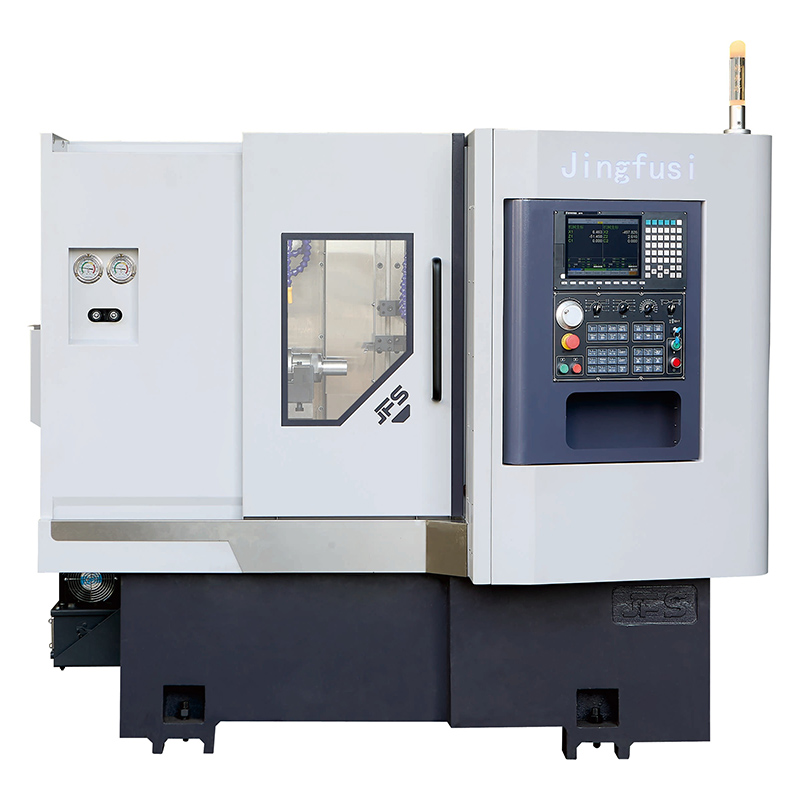

트윈 스핀들 선반

Jingfusi는 고품질 트윈 스핀들 선반을 제공합니다. 우리는 이중 스핀들 및 수직 스핀들 설계를 채택하여 공작 기계의 작업 효율성을 크게 향상시킵니다. 또한 수직 스핀들 설계로 칩 제거가 더욱 편리해지며 전체 공장 생산 효율성이 크게 향상됩니다. 우리 공작기계는 많은 사용자들로부터 높은 평가를 받았습니다.

모델:CK46-36/36-36/25-25

문의 보내기

제품 설명

Jingfusi는 전문 트윈 스핀들 선반 제조업체입니다. 우리는 고성능, 비용 효율적인 공작 기계를 생산하기 위해 최선을 다하고 있습니다. 이 제품의 주요 특징은 다음과 같습니다.
1. 트윈 스핀들 공작 기계, 고효율, 대량 생산에 적합합니다.
2. 수직축, 칩 제거 용이, 수작업 감소
3. 스테인레스 스틸, 티타늄 합금, 탄소강 등의 재료를 가공할 수 있습니다.
4. 일체형 주조는 어닐링, 진동 시간 및 기타 노화 과정을 거쳐 장기적인 안정성과 기계 수명을 보장합니다.

제어 장치

선택적 구성 O		단위	CK46-36	CK36-36	CK25-25	리마트
처리능력	선반 위의 최대 스윙 직경	mm	Ø400	Ø400	400
	최대 회전 직경	mm	⊗160	O160	O160	디스크
	최대 회전 길이	mm	380	380	380
축	지면으로부터 스핀들 중심 높이	mm	1080	1080	1080
	스핀들 코	-	A2-5	A2-4	A2-4
	스핀들 보어 직경	mm	Ø56	Ø43	038
	최대 바 재료 직경	mm	045	Ø35	027
	최대 스핀들 속도	rpm	4500	7000	8000
	스핀들 모터 출력/토크	Kw/N.m	7.5KW/47N.m	5.5KW/35N.m	3.7KW/23N.m
2200×1700x1790	서브 스핀들 엔드 사양		A2-4	A2-4	A2-4
	Susideiner dameter 구멍	mm	056	O43	038
	최대 통과 가능한 스톡 바 스톡	mm	35	Ø35	Ø35
	모든 스핀들의 최대 속도	O160	7000	7000	8000
	서브 스핀들 모터 출력/토크	Kw/N.m	7.5Kw /29Nm	7.5Kw /29Nm	5.5Kw /22Nm
X/Z/Y 축 이송	최대 빠른 이동 속도	m/나	24	24	24
	X/Z/X1/Z2축 모터 출력/토크	Kw/N.m	신텍 2.4/11.5	신텍 2.4/11.5	신텍 2.4/11.5
	XIZX²Z2-축 C3-grad bllsrews		32/32/32/32	32/32/32/32	32/32/32/32
	X/Z1Z2Y축 역할 가이드 레일	-	35/35/35/35	32/32/32/32	32/32/32/32
	X1 축 유효 이동	mm	400	400	400
	Z1 축 유효 이동	mm	230	400	400
	장비사양	mm	320	400	400
	Z2 축 유효 이동	mm	260	260	260
장비사양	기계 순중량	kg	3790	3780	3770
	총 기계 출력	KW	20	19	18
	기계 L×W×H	mm	2200×1700x1790	선택적 구성 O	2200×1700x1790

공작 기계는 지속적으로 최적화되고 있습니다. 위 매개변수에 대해서는 공작 기계의 실제 데이터를 참조하십시오.

선택항목

구성 항목		CK46-36	CK36-36	CK25-25
메인 스핀들	기계식 스핀들	O	O	O
메인 스핀들	전기 스핀들	●	●	●
제어 장치	신텍 컨트롤러	●	●	●
제어 장치	FANUC 컨트롤러	O	O	O
이송축	야스카와	●	●	●
이송축	플러시	●	●	●
클램핑	풀백 클램프	O	O	O
클램핑	척	O	O	O
보조 장비	부품 수집 장치	O	O	O
	먹이는 장치	O	O	O
	칩컨베이어	O	O	O
	자동화된 로봇	O	O	O
	오일미스트 세퍼레이터	O	O	O
