턴 밀 가공 기계
  • 턴 밀 가공 기계 턴 밀 가공 기계

턴 밀 가공 기계

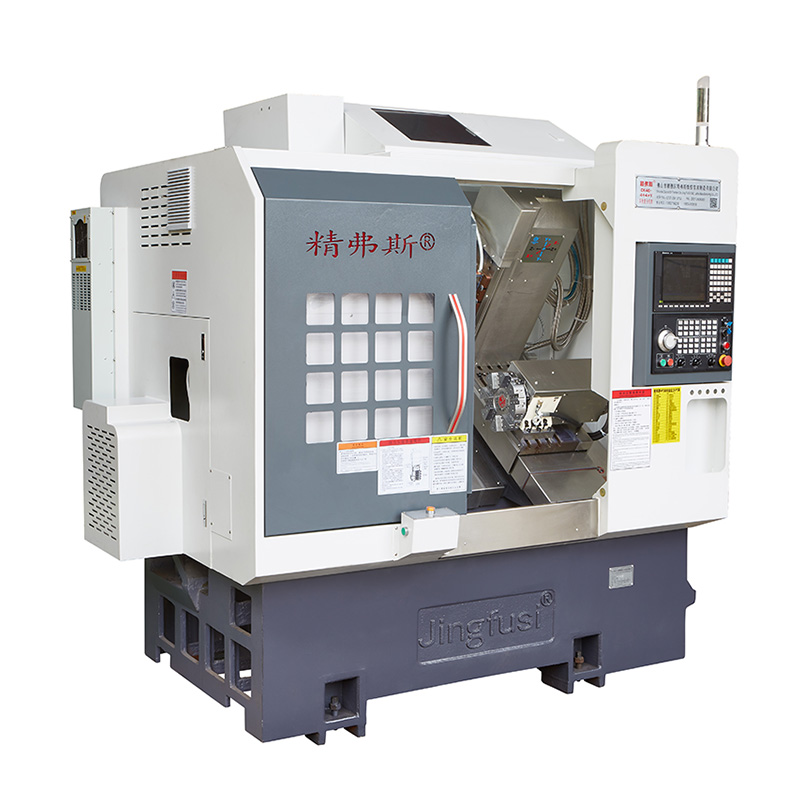

Jingfusi® 턴 밀 가공 기계는 마이크로 구성 요소, 마이크로 샤프트, 전자 커넥터, 안경, 시계 및 다양한 하드웨어 액세서리와 같은 복잡한 형태의 부품을 대량 생산하는 데 특히 적합합니다.
모델:CK52-5+5+Y

문의 보내기

제품 설명

턴 밀 가공 기계는 정밀도와 고효율의 특성을 가지고 있습니다. 가이드 부싱과 가이드 부싱 없음 사이를 전환하고 공작물의 길이에 따라 적절한 가공을 수행하며 합리적인 구조를 가지고 있습니다. 세 축 모두 선형 롤링 가이드를 사용하는데,이 안내서는 좋은 내마모성과 정밀도가 높습니다. 서보 모터에 의해 구동되는 선형 공구 행 구조는 빠른 공구 변경의 특성을 가지며 CNC 시스템은 완전한 기능을 가지며 제어하기 쉽습니다. 가이드 슬리브리스 처리는 연삭 재료가 필요하지 않으며 고속과 높은 정밀도로 막대를 처리 할 수 있으며 남은 재료는 30mm에 불과합니다. 선택적 측면 처리 장치는 드릴링 및 밀링 프로세스를 실현할 수 있습니다.


기계 여행 다이어그램

Turn-Mill Machining Machine

제품 세부 사항

Turn-Mill Machining Machine

매개 변수 목록

목 콘텐츠 단위 CK46-5+5+Y CK52-5+5+Y
처리 범위 침대 위로 스윙 mm Ø 500
최대 회전 외부 원 길이 mm 320

최대 막대 직경		 mm Ø 45 Ø 51 ~ 55
주축 최대 스핀들 속도 R/분 6000 (4000으로 설정) 4500 (3500으로 설정)
스핀들 헤드 타입
A2-5 A2-6
스핀들 홀 직경 mm Ø 56 Ø 66
밥을 먹이다 x/z/y 축 최대 스트로크 mm 800/470/310
x/z/y 축의 최대 빠른 이동 m/my 24 (설정 18)/24 (설정 18)/15 (설정 8)
x/z/y 축 나사로드 mm 32/32/25
x/z/y 축 레일 mm 35/35/25
나이프 타워 8 개의 스테이션 포탑 PC 8 개의 스테이션, 이중 구멍 도구 홀더가 장착 될 수 있으며 12 개의 스테이션이있는 선택 사항
파워 헤드 파워 헤드 도구 유지 양식
ER25
전력 헤드의 최대 속도 R/분 6000 (4000으로 설정)은 4000에서 제품을 처리하는 데 일반적으로 사용될 수 있습니다.
최대 설치 시추 및 밀링 헤드 직경 mm Ø 16
전원 헤드 샤프트와 샤프트 사이의 거리 mm 65
전기 기계 주요 모터 파워/토크 kw / nm 7.5 kW/47.75NM, 가공 용량이 80 이상인 강철 부품의 경우 옵션 11kW/70.03NM
x/z/y 축 모터 파워/토크 kw / nm Yaskawa 1.8kw/11.5nm. 선택적 새로운 세대 2.4 kw/정격 11.5nm
X/Z 전원 헤드 모터 파워/토크 kw / nm 2.4 kW/11.5nm
전원 헤드 모터의 최대 속도 R/분 5000
다른 스핀들 포지셔닝 브레이크 장치
유압
침대 성향 ° 35 °
나이프 테이블 플레이트 길이 x 폭 mm 700x290
공작 기계 길이 x 너비 x 높이 mm 2200x1580x2000
전체 기계의 총 중량 kg 3430
총 전력 KW 13
평균 전력 소비 kw / h 2

공작 기계 정확도

기계 정확도, jingfus 요인 표준 ：
주요 테스트 항목 도식 다이어그램 공장 표준
스핀들 방사형 비트 Turn-Mill Machining Machine 외부 콘의 런아웃을 감지합니다 0.0035
x 축 반복 위치 Turn-Mill Machining Machine X 축의 반복 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다. 0.003
z 축 반복 위치 Turn-Mill Machining Machine
 z 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다. 0.003
Y 축 반복 위치 Turn-Mill Machining Machine Y 축에서 반복적 인 위치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄 할 정도로 약 50 회 예측 한 다음 반복되는 위치를 감지합니다. 0.004
C 축 반복 위치 Turn-Mill Machining Machine C- 축 고정 점의 재배치를 감지합니다. 참고 : 먼저 콜드 엔진과 핫 엔진의 오차를 상쇄하기 위해 약 50 회 예측 한 다음 반복되는 위치를 감지합니다. 20 초
C 축 위치 로터리 Turn-Mill Machining Machine  C- 축의 임의 위치 정확도를 감지하십시오. 참고 : 먼저 콜드 엔진과 핫 엔진의 오류를 상쇄하기 위해 약 50 회 예측 한 다음 반복 된 설정을 확인하십시오. 72 초
파워 헤드 클램핑 비트 Turn-Mill Machining Machine 원뿔 비트 0.015
파워 헤드 클램핑 비트 Turn-Mill Machining Machine
 클램핑 박동 0.01
고객이 x/z/y 축의 ISO 또는 VD1 정확도를 테스트하려는 경우 계약서 작성시 결정이 결정됩니다. 고객은 Jingfusi Factory의 초기 수락과 동시에이 항목을 테스트해야합니다.
